Frédéric LEGENDRE nous présente l'entreprise ARMAND MOULET et l'utilisation des outils et services Visiativ myCADservices Premium au sein du bureau d'études. Il détaille les avantages des outils Visiativ myCADtools, les utilitaires qui permettent d'automatiser les tâches sur SOLIDWORKS.

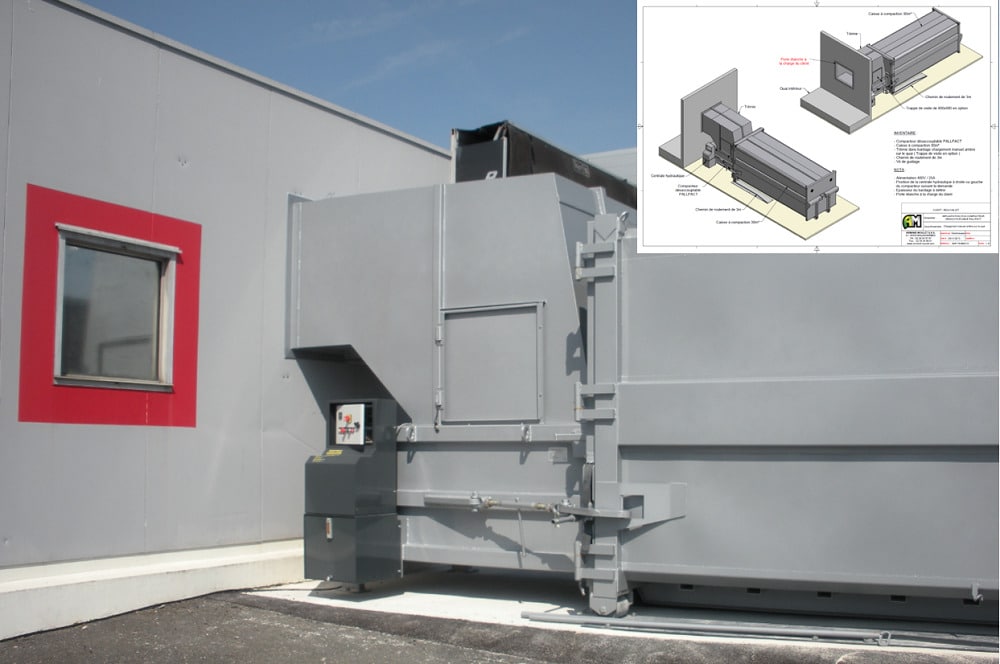

Fabriquant et concepteur de compacteurs à déchets, ARMAND MOULET est une entreprise familiale, créée il y a un peu plus de 35 ans. Avec 50 personnes à son actif, l’entreprise crée et produit tout de A à Z.
Du bureau d’études au commerce, de l’électrique à la mécanique en passant par la fabrication et le montage de centrales hydrauliques, tout le processus est réalisé en interne. Aucune sous-traitance n’est nécessaire ce qui leur permet d’être très flexible et assez réactif face aux demandes des clients.
Ils proposent une large gamme de machines (de petite taille jusqu’aux machines spécifiques), ils créent des machines standards puis ajoutent la spécificité attendue par le client, qui représente environ 10 à 20% de la machine finale.
Frédéric LEGENDRE a plusieurs casquettes au sein d’ARMAND MOULET. Dessinateur de métier, il est actuellement responsable bureau d’études, et dessine encore à ces heures perdues. Il est également référent informatique et chef de projet transformation numérique depuis la mise en place du projet de transformation avec Visiativ.
Frédéric LEGENDRE a toujours utilisé les outils Visiativ myCADtools : lorsqu’il a commencé sa carrière de dessinateur, il y a plus de 20 ans, ces solutions existaient déjà, et il dit même, avoir “grandi avec”. Il a contribué à les faire évoluer à leurs débuts, en étant en contact direct avec les développeurs.

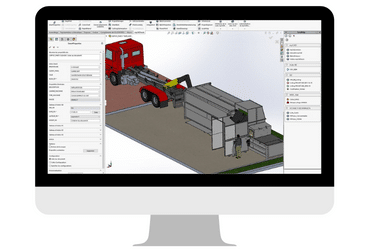

Visiativ myCADtools intégré à Visiativ myCADservices Premium, facilitent l’apport d’informations dans les composants SOLIDWORKS. Là où ce logiciel de CAO le fait déjà, l’utilitaire SmartProperties permet de le faire encore plus efficacement. En effet, cet outil permet de créer et de modifier rapidement et sur tout types de documents SOLIDWORKS, une liste de propriétés.
Il s’agit de rentrer toutes les informations d’une pièce ou d’un assemblage une fois puis, peu importe l’utilitaire utilisé, toutes les informations sont automatiquement récupérées. Au sein du bureau d’études, ils récupèrent l’information, la valorise, dans des nomenclatures ou lors de l’impression.
Chez ARMAND MOULET, les deux utilitaires les plus utilisés forment un duo. Ces deux outils sont inséparables selon Frédéric LEGENDRE : SmartProperties et SmartBom. L’outil SmartBom permet de créer une nomenclature à partir d’un assemblage, d’un composant mécano-soudé ou d’une mise en plan. Couplé à SmartProperties, cela permet donc de rentrer des informations puis d’en ressortir des nomenclatures facilement.
“Et vu qu’aujourd’hui on maîtrise bien ces utilitaires-là on les utilise vraiment à fond” en créant des nomenclatures assez complexes, et en récupérant les différents corps de mécano-soudures, puis en y ajoutant des informations dessus ; A la fin, il suffit d’appuyer sur un bouton depuis l’assemblage pour sortir les différentes tôles, morceaux de tubes… Puis ils dupliquent ces pièces avec d’autres utilitaires pour aller encore plus loin.
Ces outils sont importants chez ARMAND MOULET qui ne possède pas de bureau des méthodes. Faisant tout eux-mêmes, ils ont besoin des outils pour faciliter les tâches du quotidien.

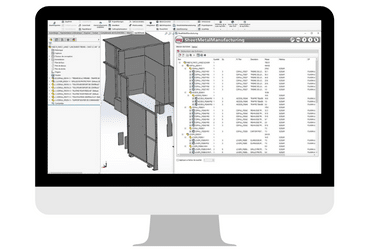

Pour Frédéric LEGENDRE, l’outil le plus révolutionnaire dans leur métier et celui qui leur fait gagner un temps important est l’utilitaire SheetMetalManufacturing. Cet outil permet d’obtenir de façon automatisée, l’export dans un fichier de toutes les mises à plat de pièces de tôlerie d’un projet. Un outil important, pour eux qui font de la découpe plasma et laser : depuis un assemblage, l’utilitaire fait tous les dépliés de tôle automatiquement.
Une fonction que SOLIDWORKS seul sait faire, mais à l’unité. L’utilitaire, lui, fait tous les dépliés automatiquement. Il suffit ensuite de donner le fichier aux personnes en charge de la découpe plus rapidement.
Il y a 3 utilisateurs des Visiativ myCADtools au sein du BE. Ils ont standardisé les outils au sein de la production et sont communs à tout le monde, permettant d’utiliser le même process.
“Cela harmonise les méthodes de bureau d’études, standardise toutes nos façons de faire. Même notre méthodologie est tournée autour des outils ”
Frédéric LEGENDRE
Directeur bureau d'études
Les membres du bureau d’études ont réussi à détourner l’outil Assemblyboard, qu’ils utilisent pour faire un catalogue de pièces détachées pour un de leurs clients. Cet outil permet de créer automatiquement une nomenclature graphique des composants d’un assemblage ce qui a permis de répondre à une demande client. Leur client souhaitait avoir un catalogue avec l’ensemble des options spécifiques chez ARMAND MOULET, appelés des trémies, qu’ils placent sur les compacteurs. Ils ont fait un assemblage avec tous les trémies disponibles et grâce à l’utilitaire, ont réussi a sortir le catalogue en 5 minutes.
“C’est un outil qui nous fait sortir du bureau d’études, car on l’utilise pour le commerce également : un Assemblyboard avec multiples photos de trémies ”
Frédéric LEGENDRE
Directeur bureau d'études
Mycad, la communauté des concepteurs 3D a aidé Frédéric LEGENDRE lors d’interrogations sur des conceptions, en plus de l’utilisation du support technique de Visiativ. Il est même étonné de la rapidité avec laquelle ces deux services fonctionnent. Sur le forum myCAD by Visiativ, certains membres connaissent le logiciel SOLIDWORKS parfaitement et répondent aux questions CAO en un peu de temps. L’échange de bonnes pratiques sur myCAD by Visiativ permet aussi de se remettre au goût du jour en matière de techniques sur SOLIDWORKS.
“Parfois on pense bien maitriser les choses et on voit sur myCAD ce que les gens font et je me dis, il faut que je m’y remette un peu”
Frédéric LEGENDRE
Directeur bureau d'études
C’est ce qui est intéressant également dans les challenges de conception, c’est de pouvoir utiliser des fonctionnalités de SOLIDWORKS que les membres du bureau d’études n’utilisent pas forcément au quotidien. Il s’agit alors d’aller chercher un peu plus loin que les fonctionnalités qu’ils connaissent habituellement.
