Utilisez les modules métier P&ID, tuyauterie 3D et Isométrique 2D pour la production de tuyauterie

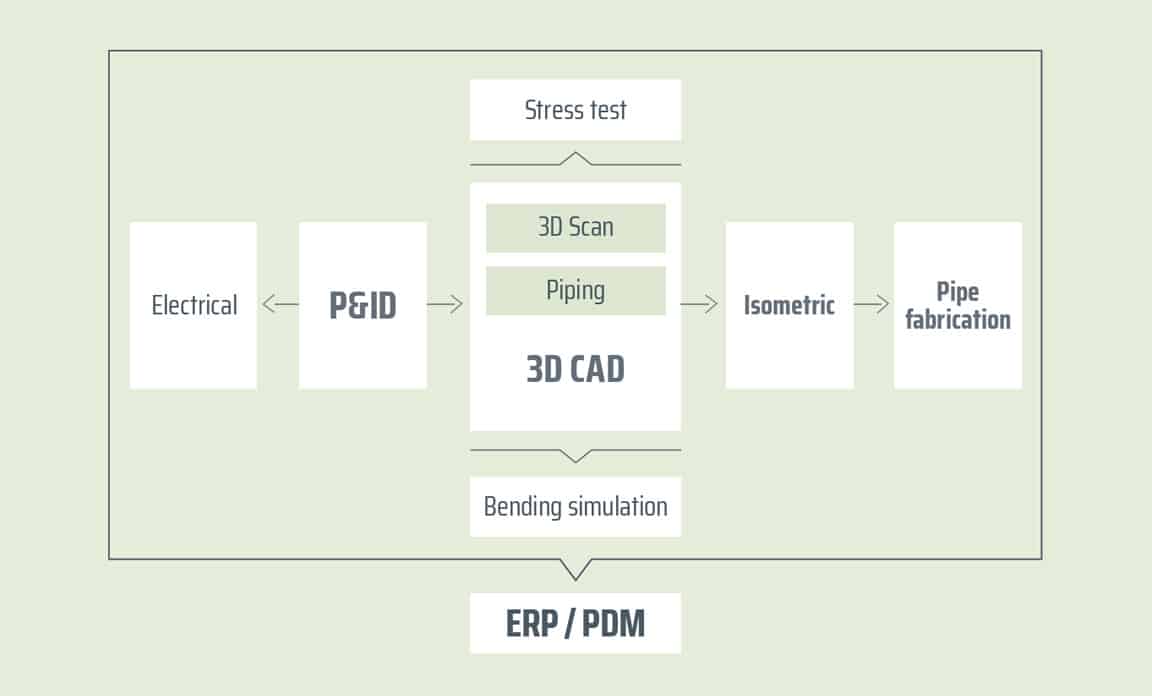

Smap3D Plant Design est un logiciel internationalement utilisé pour la planification d’usines et de Tuyauterie 2D / 3D. Il est composé d’un module de base P&ID pour l’ingénierie des processus, d’un module de tuyauterie 3D et Isometric 2D pour la production de tuyauterie. SMAP3D est un outil permettant l’import de nuage de point provenant de Scan 3D, il permet de se connecter avec les systèmes ERP, PDM et Simulation. Ce qui lui permet de s’inscrire dans un processus de conception cohérent et efficace.
Basé sur les technologies QuickPlace, SMAP3D est une solution s’intégrant très simplement dans les divers systèmes de CAO 3D.
SMAP3D Plant Design est disponible pour l’environnement CAD SOLIDWORKS ou en version autonome.
Création rapide et facile de systèmes de tuyauterie 3D complexes grâce à une bibliothèque de pièces standard pour l’ingénierie d’usine.
Fonction d’esquisse 3D de SOLIDWORKS pour la base de la définition et de la création des trajectoires de tuyauteries souhaitées.

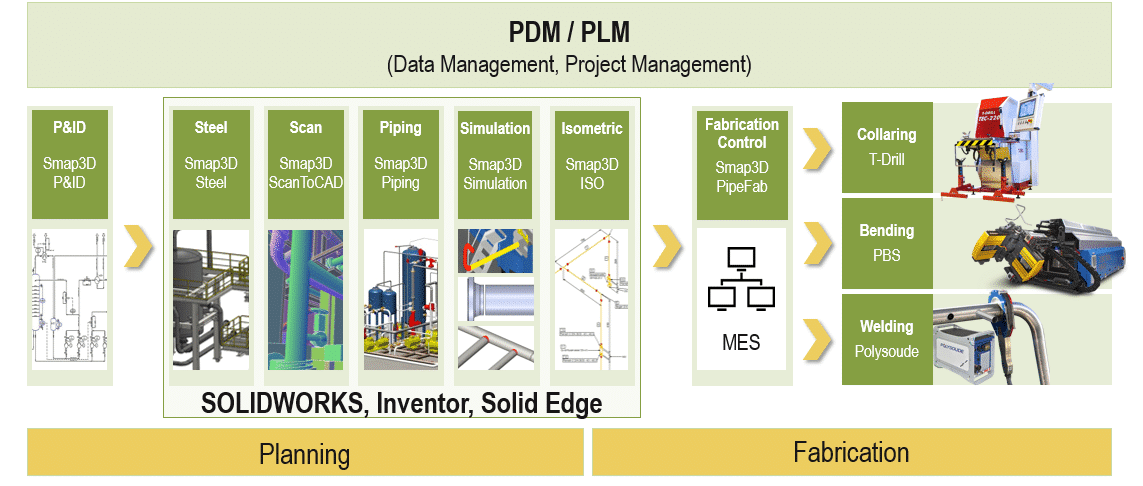

En tant que premier maillon de la chaîne de processus, les organigrammes 2D (P&ID ou schémas P&ID) sont parmi les documents les plus importants dans la planification du système. Ils sont souvent appelés la «Bible de l’attachement».
Le contenu et la représentation des organigrammes P&ID et des schémas P&ID pour les systèmes d’ingénierie des processus sont réglementés par la norme DIN EN ISO 10628 pour l’Europe et ANSI / ISA 5.1 à 5.5 pour les États-Unis. Tous les composants de l’usine (réservoirs, pompes, raccords, etc.) ne sont pas représentés à l’échelle sous forme de symboles. Les lignes de connexion représentent généralement les pipelines et sont marquées par une taille nominale, une classe de tuyaux, un numéro d’identification (TAG) et d’autres informations.
Le deuxième maillon de la chaîne de processus est la planification des canalisations 3D. Avec Smap3D Piping, vous pouvez automatiser cela et transformer votre système de CAO 3D en une solution de construction de systèmes 3D très puissante.
Smap3D Piping fonctionne comme un complément dans les systèmes de CAO pris en charge. Le programme automatise la planification et la modification des tuyaux 3D dans les assemblages 3D. Une tâche qu’un concepteur ou un planificateur de pipeline aurait autrement dû effectuer manuellement en plusieurs étapes avec beaucoup d’efforts.
Le troisième élément de la chaîne de processus typique dans la construction d’une usine est les dessins isométriques. L’iso est un dessin technique sous la forme d’une représentation isométrique pour la production de pipelines. Ce type de dessin montre le pipeline PAS à l’échelle et simplifié avec tout le contenu et toutes les dimensions en longueur, largeur et hauteur, avec les principaux axes de ces trois dimensions se coupant à l’angle de 60 °.
Notre solution de conception d’usine est facile à installer et à utiliser. Il est beaucoup moins cher que les systèmes de planification traditionnels. Nous comblons l’écart entre la construction d’installations, d’équipements et de machines.
L’isométrie peut être facilement générée en utilisant la technologie Isogen® d’ALIAS (Intergraph). Smap3D Isometric est intégré dans SOLIDWORKS.
Pour Smap3D P&ID, nous proposons une interface neutre pour la connexion à n’importe quel système PDM ou ERP – quel que soit le fabricant. Le connecteur PDM garantit un échange fluide des informations sur les documents. La connexion aux systèmes ERP via le connecteur ERP permet le transfert des informations d’article aux schémas P&ID. La connexion de Smap3D Piping s’effectue via les connecteurs PDM de leur système PDM.
Les «spécifications de tuyaux industriels» pour Smap3D Plant Design simplifient et accélèrent considérablement la conception de pipelines: le module complémentaire contient des spécifications de tuyaux prédéfinies pour différentes industries et les trie selon différentes caractéristiques. Cela permet aux ingénieurs d’usine de trouver rapidement les spécifications de tuyaux appropriées pour une adaptation individuelle.
Smap3D Electrical est un logiciel ECAD avancé et innovant pour l’ingénierie électrique, l’automatisation, l’installation, la pneumatique et l’hydraulique. Le logiciel facilite le dessin de vos schémas électriques avec des fonctions et des automatismes puissants et vous avez toujours un aperçu de vos conceptions électriques.
Smap3D Electrical a été développé avec le concept de base de vous donner la liberté de vous concentrer sur la conception électrique tandis que le programme prend le côté pratique.
En plus des fonctions de dessin de base, Smap3D Electrical vous propose un ensemble complet de fonctions et d’automatismes spécialement conçus pour les projets électriques. Les normes internationales pour les dessins de conception électrique peuvent être facilement prises en charge en tant que partie intégrante du logiciel.
Le logiciel PIPEFAB optimise et met en réseau la planification et le contrôle des processus dans la production de tuyaux.
Un système doit être un modèle de tendance.
La numérisation joue un rôle de plus en plus important dans la production de tubes, en particulier dans la technologie de cintrage de tubes, et est efficacement représentée par PIPE BENDING SYSTEMS : Nos solutions logicielles intelligentes et modulaires pour l’optimisation de la production dans la construction de pipelines garantissent des flux de processus rationnels pour nos clients. Ils facilitent la planification et l’organisation de tous les domaines de la construction de pipelines.
Le cœur de notre offre logicielle se compose de trois étapes d’extension innovantes de la mise en réseau.
Avec cette solution logicielle, les concepteurs d’usine peuvent effectuer un contrôle de faisabilité dès la phase de conception. C’est là que la conception et la production sont mises en réseau pour optimiser et accélérer le processus global.
La pliabilité des pièces de tube pliées est rapidement et facilement vérifiée en arrière-plan et, si nécessaire, visualisée dans les cas limites.
En plus de la géométrie de la machine (modèle CAO), les cinématiques nécessaires à la production d’un composant de pliage sont cartographiées. Il vérifie les collisions entre le tube et le corps / fond / paroi / autres composants de la machine, ce qui rendrait la flexion impossible en réalité.
Pour Smap3D Piping, nous avons développé une interface adaptée à tous les fournisseurs de logiciels de simulation de contraintes. La géométrie entière de Smap3D Piping est transférée vers le programme de simulation par exportation PCF: maintenant, l’ingénieur n’a plus à créer un dessin supplémentaire pour l’analyse des contraintes !
Smap3D ScanToCAD garantit que les concepteurs pourront désormais transférer plus rapidement les surfaces physiques et la géométrie existantes des scans 3D / nuages de points dans la CAO, au lieu de les dessiner eux-mêmes.
Avec Smap3D ScanToCAD, plusieurs numérisations 3D peuvent être référencées ou les numérisations individuelles peuvent être intégrées dans un projet global. Le logiciel transfère la géométrie 3D sélectionnée directement vers SOLIDWORKS.
Smap3D Plant Design est un produit de Visiativ Innovation Engine.
Visiativ Innovation Engine permet aux PME et ETI d’identifier leurs principaux leviers de performance clés, de co-construire en conséquence une feuille de route de transformation numérique, de déployer des solutions éprouvées et de partager leurs expériences et savoir-faire avec leurs pairs.
