Utilitaire SOLIDWORKS AssemblyBoard : création automatique de planches de composants

Prérequis pour utiliser l’utilitaire SOLIDWORKS AssemblyBoard myCADtools

1. Premièrement, pour utiliser le module myCADtools, il faut être abonné à l’offre myCADservices Premium.
2. Ensuite, en tant qu’abonné, vous pouvez accéder à la page de téléchargement de myCADtools sur SOLIDWORKS.

Comment accéder à l’utilitaire SOLIDWORKS AssemblyBoard myCADtools ?

AssemblyBoard fait partie de la barre d’outils myCADtools. Cette barre d’outils s’active dans “Outils/Compléments”.

Ensuite, un onglet « myCADtools » apparait et vous pouvez sélectionner AssemblyBoard.

Pour information, AssemblyBoard a été intégré dans mycadtools à partir de la version 2014-15-02.

Principales fonctionnalités de l’utilitaire SOLIDWORKS AssemblyBoard myCADtools

• Sélection des composants et des propriétés à partir d’une nomenclature SOLIDWORKS
• Création automatique d’une vue de mise en plan pour chacun des composants de la nomenclature
• Possibilité de rajouter en entête la vue de l’assemblage général
• Calcul automatique de l’échelle de chaque vue en fonction de la taille du composant et de la mise en page
• Choix et paramétrage de la mise en page, de la disposition et de l’orientation des vues
• Choix des propriétés à insérer en fonction de la nomenclature
• Création automatique des feuilles de mise en plan

Comment utiliser l’utilitaire SOLIDWORKS AssemblyBoard ?

Dans un premier temps, il faut créer une mise en plan d’assemblage contenant une nomenclature.

Par la suite, vous pouvez sélectionner l’outil AssemblyBoard dans le menu :

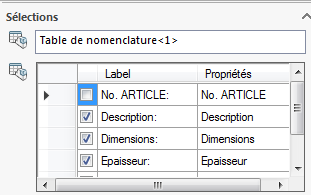

Puis, il faut sélectionner la table de nomenclature et cocher les propriétés à récupérer.

Lors de la création des vues correspondantes aux composants, l’outil calcule l’échelle possible pour mettre la vue dans les cases définies dans les pages.

Ensuite, l’outil prend l’échelle la plus petite spécifiée dans le fichier pouvant s’inscrire dans la vue. Ce fichier est personnalisable (emplacement du fichier .txt en cliquant sur l’icône

)

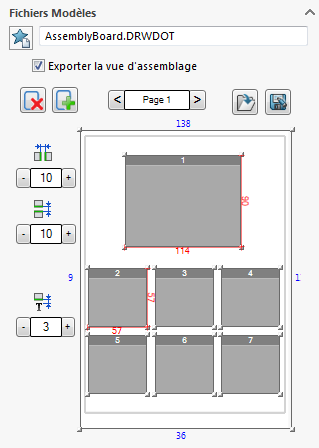

Par ailleurs, vous avez la possibilité de personnaliser le visuel de la feuille que vous souhaitez obtenir. Pour cela il faut cliquer sur le bouton

puis déplacer le curseur de la souris pour sélectionner le nombre de cases.

Les écarts horizontaux

et verticaux

permettent d’augmenter ou de diminuer l’écart entre les vues.

L’offset annotation

permet d’augmenter ou de diminuer l’espace minimum entre le bas de la vue et le positionnement de l’annotation.

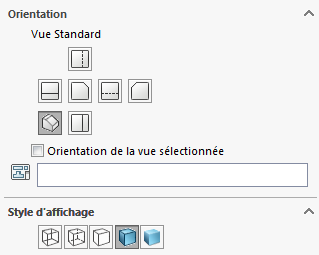

Ensuite, il faut spécifier l’orientation et le style d’affichage des vues générées. Cette sélection vaut pour toutes les vues de toutes les pages.

Une fois le réglage terminé, cliquez sur la coche verte.

Ainsi, une nouvelle mise en plan va être créée avec les différentes vues.

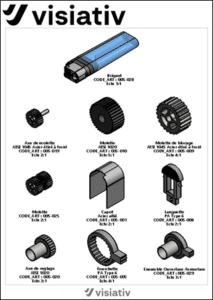

Voici un exemple du résultat obtenu avec un assemblage de plusieurs pièces :

En savoir+ sur myCADtools

• Auteur   Eloïse Lemaire,Technicienne support CAO, BU Services, VISIATIV

• Date       11.01.2024

• Produit  Module myCADtools de myCADservices Premium

• Version  A partir de la version 2014-15-02
