Tuto SOLIDWORKS : détacher le segment en faisant glisser

Tuto SOLIDWORKS

OBJECTIF

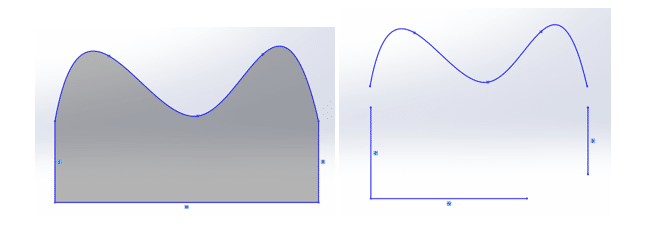

Modifier rapidement et efficacement une esquisse et éviter d’effacer et de redessiner une entité d’esquisse. Par exemple décrocher entièrement la spline ou décrocher l’extrémité d’une ligne

MARCHE A SUIVRE

Activer l’outil dans l’esquisse

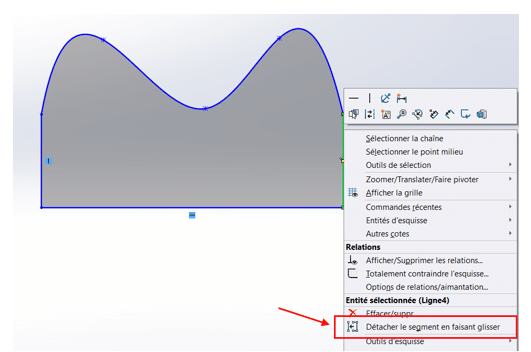

Faire un clic droit sur n’importe quelle entité d’esquisse. (ligne, arc, spline, …) Dans le menu déroulant : détacher le segment en faisant glisser

Détacher une entité entière

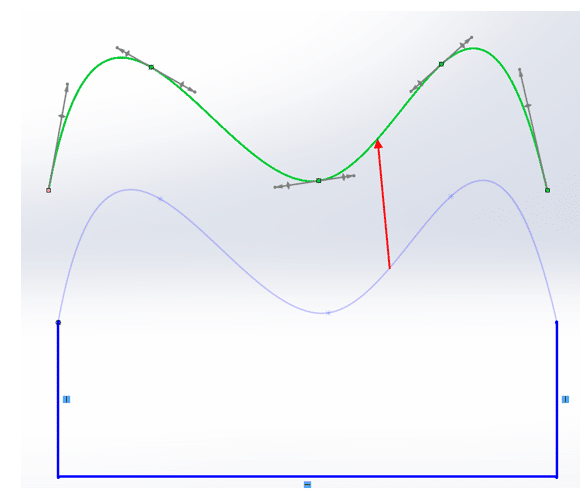

Sélectionner la spline, maintenir le clic puis glisser et lâcher

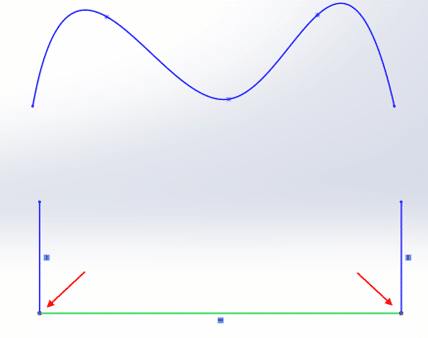

Les extrémités de la spline se sont décrochés.

Détacher une extrémité

Sélectionner une ligne, des poignées violettes apparaissent ses extrémités

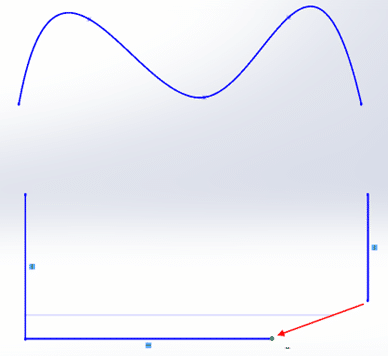

Cliquer et maintenir le clic sur une de ses poignées et glisser pour détacher l’extrémité de la ligne.

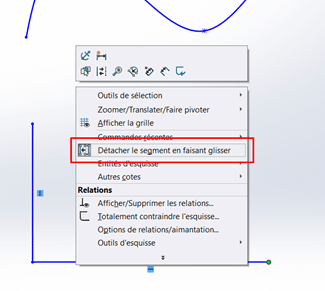

Désactiver l’outil

Clic droit (n’importe où) dans l’esquisse. Clic sur : “détacher le segment en faisant glisser”
