Tuto SOLIDWORKS : créer un profil mécano-soudé

Le 04/09/2023

Comment créer un profil mécano-soudé ?



SITUATION INITIALE

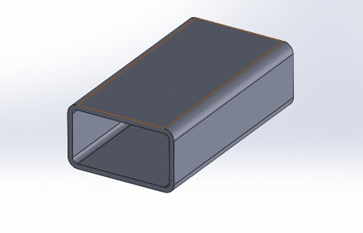

Nous allons créer un profil rectangulaire compatible avec le module construction soudée ou le système de structure sur SOLIDWORKS.



solidworks





OBJECTIF

L’objectif est de créer plusieurs tailles du tube rectangulaire et de le ranger en bibliothèque



tuto solidworks



MARCHE A SUIVRE

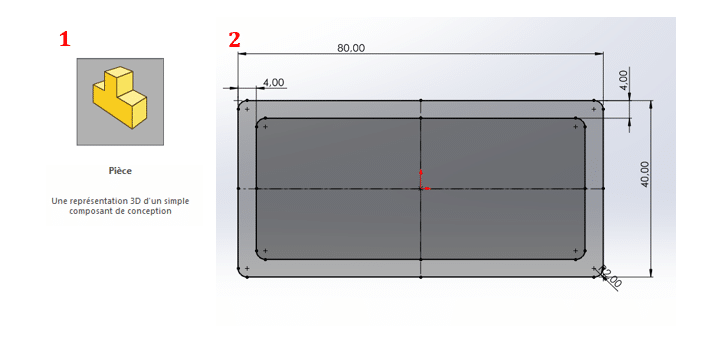

  • Ouvrir un fichier Pièce vierge



  • Sélectionner le plan de Face -> Ouvrir une esquisse et créer le profil (ajouter des congés d’angle). L’origine sera le point d’insertion du profil…



astuce

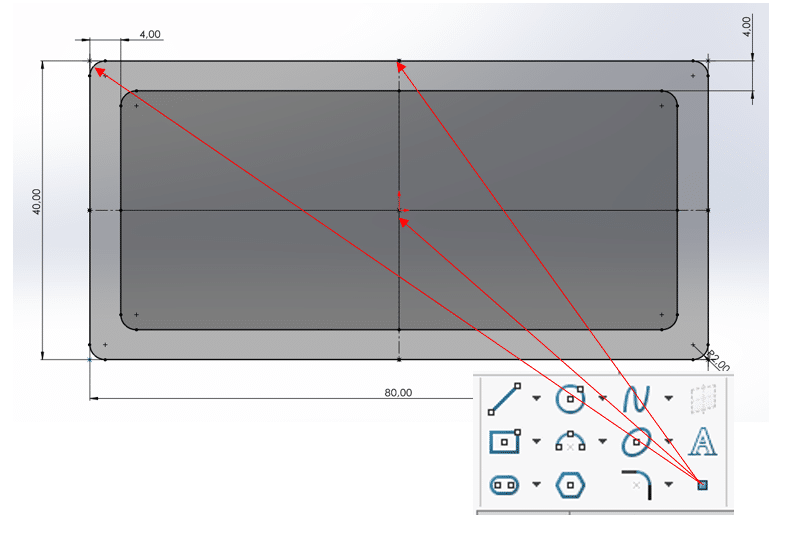

  • Ajouter des points avec l’outils d’esquisse « Point » à l’endroit où le profil pourrait s’accrocher plus tard



astuce solidworks



Astuce : ajouter un maximum de points (avec jeu si besoin) pour avoir de nombreuses possibilités d’orientation du profil lors de la conception



  • Renommer les cotes en « Largeurs » et « Longueurs »



mécano-soudée

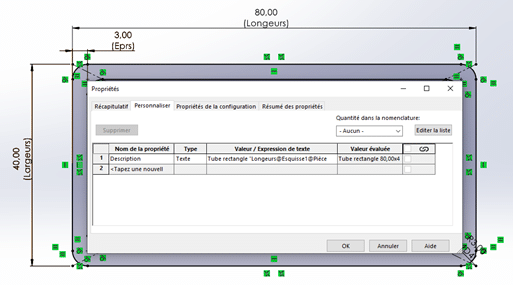

  • Dans les propriétés du document, mettre une description liée aux cotes (dans la case « Valeur/expression », tapez votre texte puis pointez à l’aide de la souris sur les cotes)



Exemple ici : Taper « Tube rectangulaire  » -> sélectionner la cote de longueurs -> taper « x » -> sélectionner la cote de largeur -> taper « x » -> sélectionner la cote d’épaisseur



astuce sw

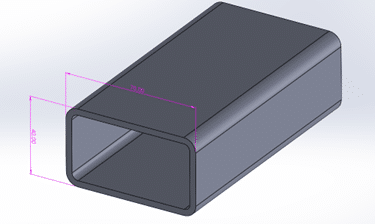

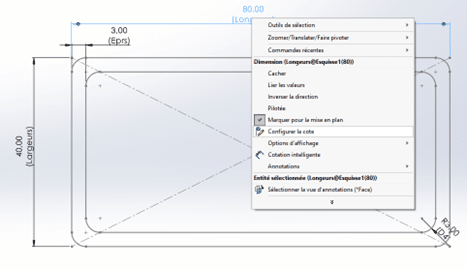

  • Ensuite valider la fenêtre puis valider l’esquisse. Faire apparaitre les cotes en fessant un clic droit sur le dossier annotation dans l’arbre de création puis clic droit sur une des cotes à configurer la cote :



tuto

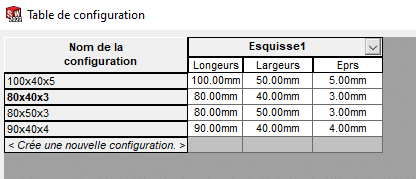

  • Une fenêtre s’ouvre avec un tableau, doubles clics sur chaque cote à modifier puis renseigner les différentes tailles de profils :



solidworks



  • Cliquer sur appliquer et fermer le tableau, toute vos configurations sont ainsi créées



tuto

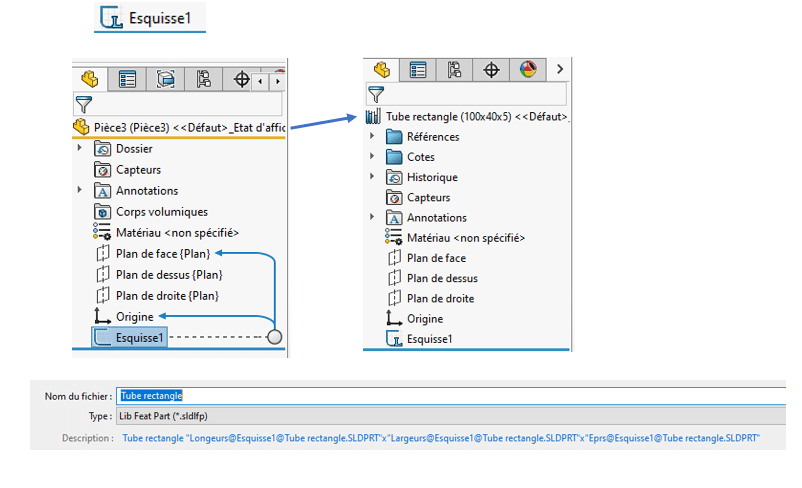

  • Sélectionner l’Esquisse1 dans l’arbre de création puis enregistrer sous le format .sldlfp (enregistrer le profil dans votre dossier profil)
    Un petit « L » apparait a coté de l’esquisse si l’action a bien été effectuée :



esquisse

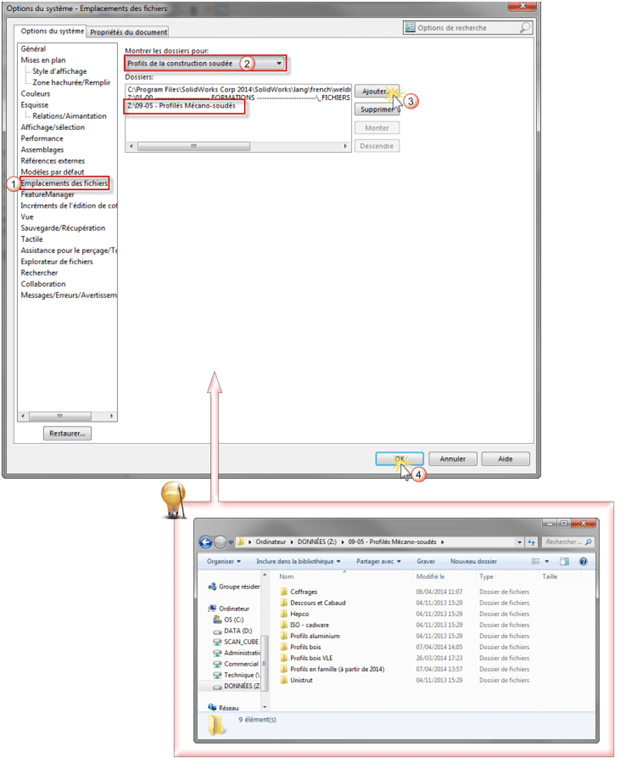

Spécifier le chemin du dossier de bibliothèque dans les options si ce n’est pas déjà fait



profil mécano-soudée
