Tuto SOLIDWORKS : comment créer une symétrie dans un assemblage ?

SITUATION INITIALE

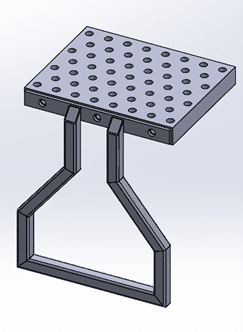

Nous avons contraint le côté gauche de cet ensemble et nous souhaitons gagner du temps pour faire de même de l’autre côté

OBJECTIF

Créer une symétrie du pied dans l’assemblage :

MARCHE A SUIVRE

Astuce :  Assurez-vous de créer vos pièces avec des plans centrés, cela évite d’ajouter des plans supplémentaires

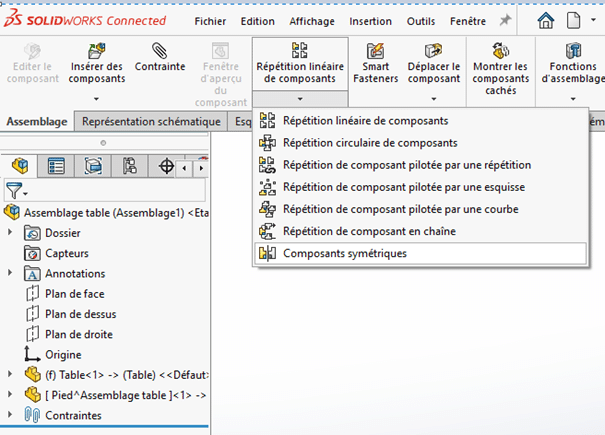

• Après avoir assemblé la partie gauche allez dans l’onglet Assemblage -> Répétition linéaire de composants -> Composant symétriques

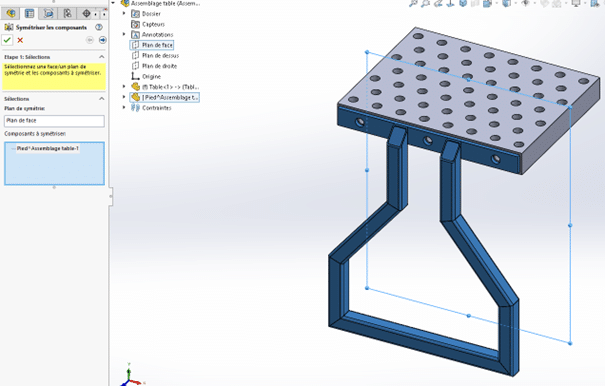

• Choisissez le plan de symétrie, puis le/les composant(s) à symétriser. Dans notre cas le plan de symétrie est le plan de face

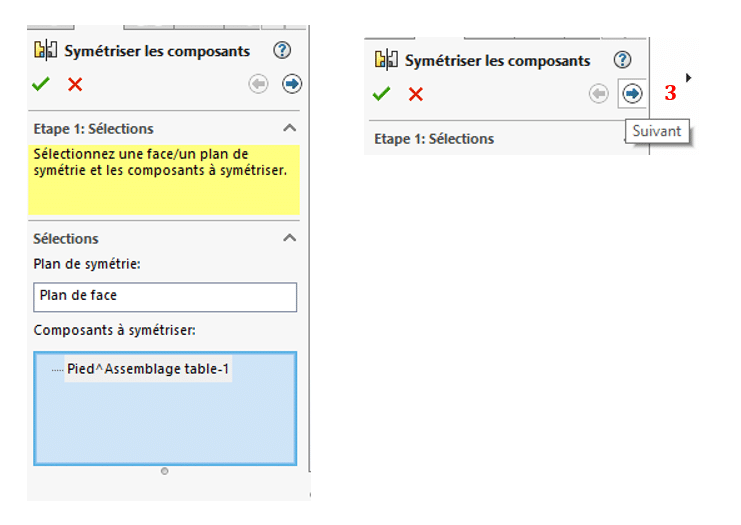

• Afin d’accéder à d’autres options de position, cliquer sur la flèche bleu :

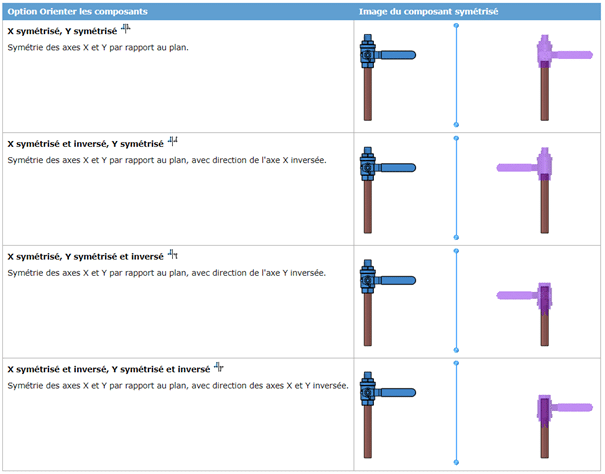

• Choix de l’orientation des pièces à copier en symétrie :

Pour créer une nouvelle pièce en symétrie, utiliser cette icone :

Dans notre cas, la simple copie de pièce et la 1ere orientation est la bonne :

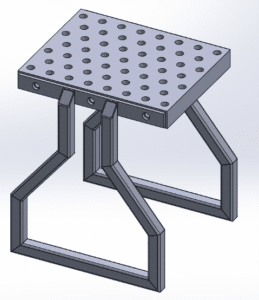

Valider la symétrie :
