Tubing CATIA : comment créer un tube qui passe par une courbe

Astuce tubing catia

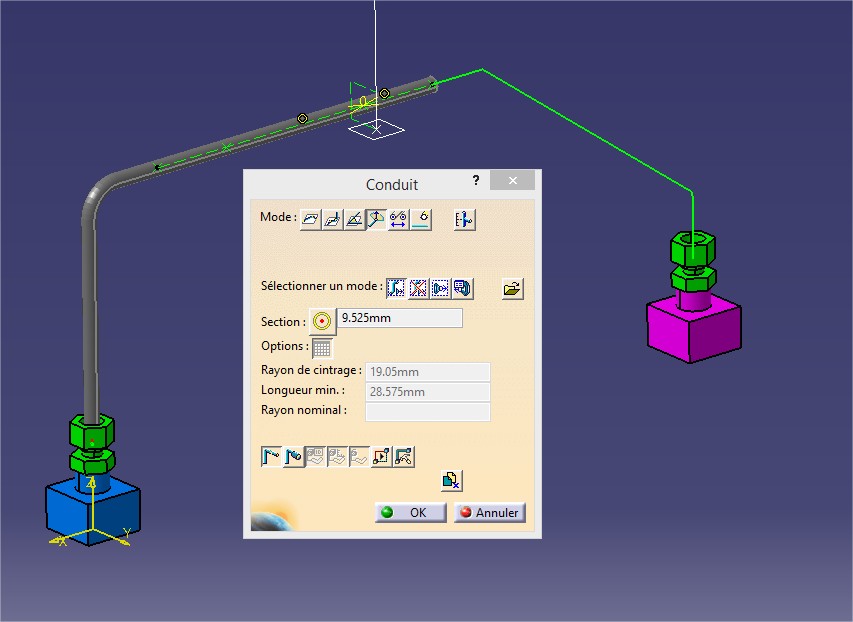

Notre expert vous explique comment créer un tube qui passe par une courbe avec le logiciel CATIA V5. Il faut commencer à tracer la partie du tube qui suit une courbe, et terminer par les deux autres extrémités.

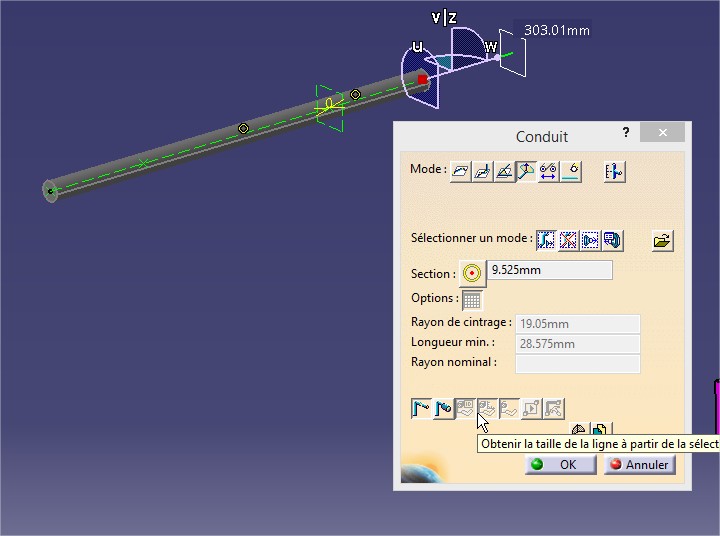

1. Tracer la partie qui suit la courbe

Dans un premier temps, pour tracer la partie qui suit la courbe, vous devez suivre la courbe verte et valider que la première partie est terminée

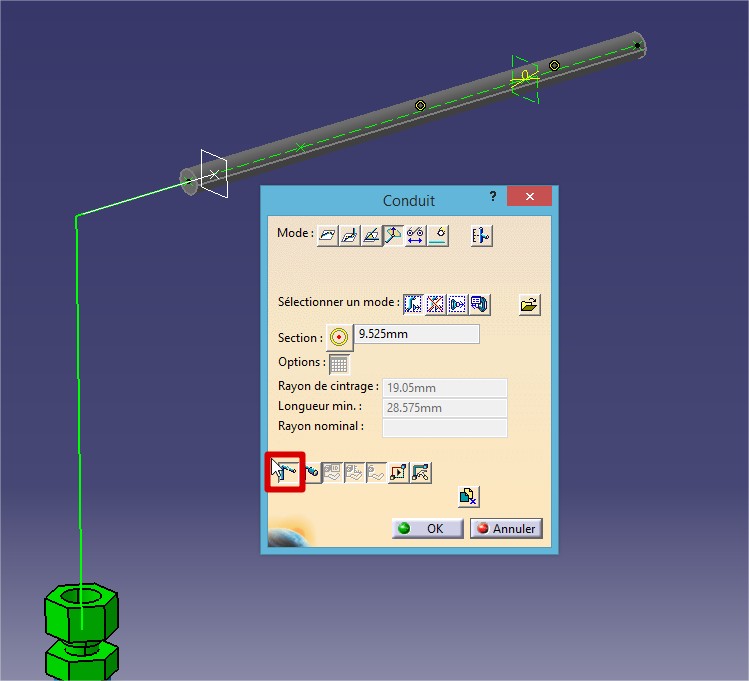

2. Créer la partie qui connecte la première extrémité

3. Créer la partie qui connecte la deuxième extrémité

En conclusion

En somme, pour la conception de tube cintré, le tubing CATIA, il faut toujours débuter par les zones qui suivent des courbes, des plans ou des faces de structure.

• Auteur     Jocelyn Esclafert, Consultant PLM, BU SERVICES, Visiativ

• Date         05.10.2017

• Produit    CATIA V5-6

• Versions  R2015
