Top 10 des fonctionnalités SOLIDWORKS

Ce Top Visiativ vous dévoile les 10 fonctionnalités SOLIDWORKS les plus populaires.

1. Solidworks Costing

Choisissez la solution la plus économique parmi plusieurs conceptions

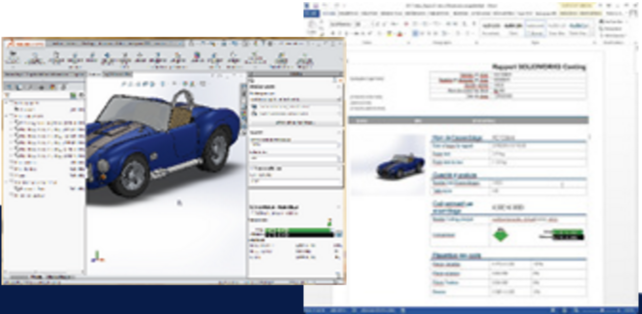

Intégré à l’interface SOLIDWORKS, cet outil vous permet d’obtenir une estimation automatique en temps réel des coûts de fabrication des pièces de tôlerie, en vérifiant l’impact des changements de conception sur le prix de revient de vos pièces. SOLIDWORKS Costing se paramètre pour prendre en compte vos propres opérations de fabrication.

Fonctionnalités :

• Analyse de données rapide et reproductible pour concevoir un budget
• Suivi automatique des coûts pour les modèles importés natifs ou non natifs de SOLIDWORKS
• Automatisation du processus d’élaboration des devis pour la fabrication
• Personnalisation des modèles de coûts standards nécessaires afin de reproduire des environnements de fabrication internes ou externes
• Mise à jour automatique des coûts dès lors qu’une modification est effectuée
• Partage du savoir de fabrication entre la conception et la fabrication, à travers des modèles de chiffrage

1/10 du top des fonctionnalités SOLIDWORKS

2. Solidworks Inspection

Réalisez vos documents de contrôle de manière automatique

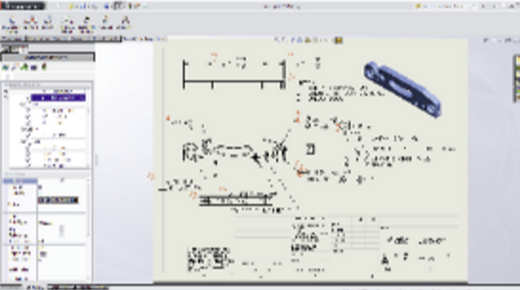

Simple et intuitive, SOLIDWORKS Inspection vous permet de réduire jusqu’à 90 % de temps nécessaire pour créer la documentation de contrôle et élimine pratiquement les risques d’erreurs de saisie, améliorant ainsi la qualité et réduisant les délais de mise sur le marché.

Fonctionnalités :

• Simple et intuitive, cette application vous permet de réduire jusqu’à 90 % de temps nécessaire pour créer la documentation de contrôle et élimine pratiquement les risques d’erreurs de saisie, améliorant ainsi la qualité et réduisant les délais de mise sur le marché.
• Contrôle des premiers articles et contrôle en cours de processus
• Simplification et automatisation de la création des mises en plan de contrôle avec repères et des rapports de contrôle (AS9102, PPAP, etc.)
• Reconnaissance optique des caractères
• Gestion facile des révisions
• Processus de contrôle plus rapide

2/10 du top des fonctionnalités SOLIDWORKS

3. Optimisation

Obtenez la meilleure des conceptions

Testez très rapidement l’influence des paramètres de votre conception sur son comportement : le bon matériau pour le coefficient de sécurité le plus adapté, l’influence de l’épaisseur sur les déplacements en fonctionnement, la bonne forme d’une pièce pour éviter la résonance à cause d’un moteur à proximité sont autant de possibilités parmi tant d’autres.

Fonctionnalités :

• Optimisation de tous les paramètres en même temps par plan d’expérience pour une performance maximale
• Optimisation de plusieurs types d’études en simultané pour pouvoir prendre en compte tous les phénomènes en même temps (contraintes mécaniques, thermiques, flambements, vibrations…)
• Intégré dans la fenêtre SOLIDWORKS, pas d’interface spécifique à apprendre
• Très simple à utiliser et à mettre en œuvre même en cas d’utilisation occasionnelle

3/10 du top des fonctionnalités SOLIDWORKS

4. Solidworks Xpert

Concentrez-vous sur votre conception, les outils Solidworks Xpert s’assurent du résultat escompté

Destinés à venir en aide aux utilisateurs – novices ou non – de SOLIDWORKS, les outils SOLIDWORKS Xperts se chargent des détails relatifs aux fonctionnalités du logiciel. Les Xperts peuvent comprendre, sélectionner et appliquer les paramètres et combinaisons de fonctionnalités les plus adaptés selon la situation. Ils savent également gérer des interactions complexes, comme celles entre des fonctions de congé et de dépouille.

Fonctionnalités :

• AssemblyXpert : analyse la performance des assemblages et suggère des actions possibles permettant de l’améliorer
• DimXpert pour les mises en plan : applique des cotes dans les mises en plan de manière à contraindre totalement les fonctions de fabrication comme les répétitions, les rainures et les poches
• DimXpert pour les pièces : regroupe un ensemble d’outils servant à appliquer des cotes et des tolérances aux pièces conformément aux normes ASME Y14.41-2003 et ISO 16792:2006
• DraftXpert : gère la création et la modification des dépouilles de type plan neutre
• FeatureXpert : gère l’interaction entre des fonctions de congé et de dépouille lorsque les fonctions échouent
• FilletXpert : gère, organise et réordonne les congés à rayon constant
• MateXpert : identifie les problèmes de contraintes dans les assemblages
• SketchXpert : résout les esquisses sur-contraintes et propose plusieurs solutions possibles

4/10 du top des fonctionnalités SOLIDWORKS

5. Solidworks Utilities

Comparez facilement des modèles

SOLIDWORKS Utilities est un ensemble d’outils destinés à examiner en détail la géométrie d’un modèle volumique et de faire des comparaisons avec d’autres modèles.

La plupart des outils se trouvent dans le volet des tâches, que vous pouvez punaiser pour les garder disponibles.

Quels sont ces outils ?

• Comparer les documents : compare les propriétés de deux documents SOLIDWORKS – y compris deux configurations du même modèle – qu’ils soient du même type ou de types différents.
• Comparer les fonctions : identifie des différences dans les fonctions volumiques entre deux versions de la même pièce (identification des faces uniques et des faces modifiées dans les deux versions).
• Comparer la géométrie : identifie les différences géométriques entre deux versions de la même pièce (identification des faces uniques et des faces modifiées entre les deux versions). Cet outil calcule également le volume commun aux deux pièces (ou assemblages) et le volume de matériau ajouté et enlevé.
• Comparer les nomenclatures : compare les nomenclatures de deux documents d’assemblage ou de mise en plan SOLIDWORKS. Les résultats indiquent les colonnes et les lignes manquantes, en trop, ou qui diffèrent.

5/10 du top des fonctionnalités SOLIDWORKS

6. Planificateur De Tâches

Automatisez les tâches répétitives

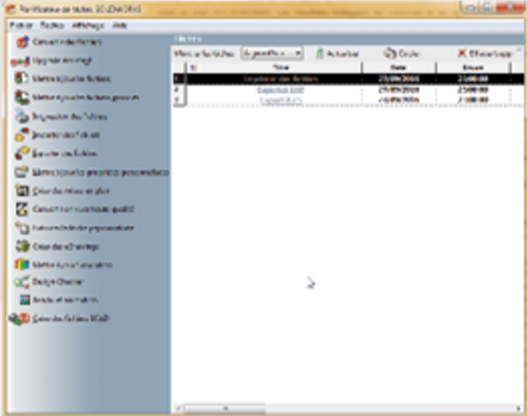

Si une tâche est exigeante en termes de ressources – reconstruction d’un assemblage complexe par exemple, vous pouvez utiliser le Planificateur de tâches SOLIDWORKS pour l’exécuter pendant les heures creuses. Il est possible de planifier une tâche unique ou une tâche qui sera à effectuer sur une base quotidienne, hebdomadaire ou mensuelle ; cet outil s’exécute indépendamment de l’application SOLIDWORKS.

NB : la tâche Convertir des fichiers du Planificateur de tâches SOLIDWORKS remplace l’Assistance pour la conversion.

6/10 du top des fonctionnalités SOLIDWORKS

7. Espace libre dynamique

Identifiez le jeu entre composants, même pendant un mouvement

Vous pouvez détecter, de manière dynamique, l’espace libre entre des composants lorsque l’un d’eux subit un déplacement ou une rotation. Pendant que vous déplacez ou faites pivoter un composant, une cote s’affiche, indiquant la distance minimale entre les composants sélectionnés. De plus, vous pouvez conserver un jeu minimal entre deux composants pendant un déplacement ou une rotation.

7/10 du top des fonctionnalités SOLIDWORKS

8. Capteurs

Donnez des limites à un modèle pour prévenir l’utilisateur en cas de dépassement

Les capteurs surveillent les propriétés sélectionnées des pièces et des assemblages et vous alertent lorsque les valeurs enregistrées ne respectent pas les limites que vous avez spécifiées.

On trouve parmi les types de capteurs disponibles :

• Propriétés de masse : surveillent les propriétés telles que Masse, Volume et Superficie
• Dimension : surveillent les cotes sélectionnées
• Détection d’interférences : surveillent dans l’assemblage les interférences entre les composants sélectionnés (capteurs disponibles uniquement dans les assemblages)
• Proximité : surveillent les interférences entre la ligne définie et les composants sélectionnés qu’il peut y avoir dans un assemblage (capteurs disponibles uniquement dans les assemblages)

Données de simulation : surveillent à la fois les données de simulation, telles que les contraintes, les forces dans le connecteur et les coefficients de sécurité pour des régions données du modèle, et les résultats des études transitoires de Simulation – études non linéaires, dynamiques et de test de chute (capteurs disponibles dans les pièces et les assemblages, à utiliser dans SOLIDWORKS Simulation)

NB : des notifications apparaissent à intervalle déterminé pour vous informer du déclenchement d’une alerte ou du dépassement d’une valeur de capteurs.

8/10 du top des fonctionnalités SOLIDWORKS

9. Gold Partners

Accédez à plus de 50 produits partenaires, directement dans la fenêtre solidworks sans changer d’interface

Ce programme vous donne accès aux produits et services intégrés afin d’optimiser la productivité et accélérer la commercialisation des produits. SOLIDWORKS travaille en étroite collaboration avec des entreprises de premier plan à travers le monde pour vous proposer une gamme inégalée de solutions de haute qualité qui répondent à vos besoins de conception et de développement de produits. Par exemple, la suite myCADservices Premium fait partie de ces offres partenaires.

9/10 du top des fonctionnalités SOLIDWORKS

10. Intégration PDM

Libérez et optimisez la créativité de vos équipes avec une solution de gestion de données parfaitement intégrée à vos outils du quotidien

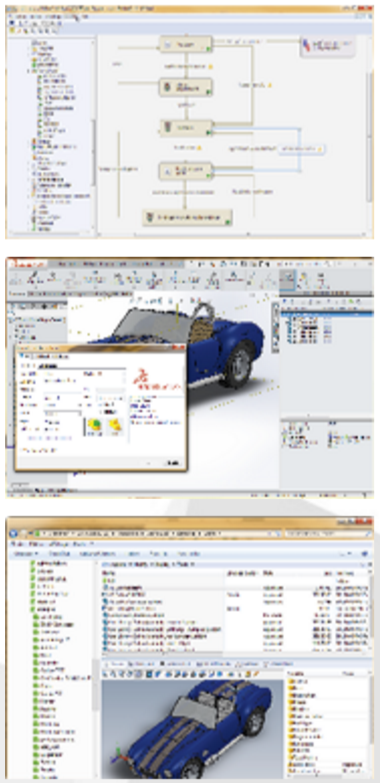

Parfaitement interfacée avec l’ensemble de vos outils informatiques utilisés au quotidien, SOLIDWORKS PDM est la solution de GED (Gestion Electronique de Documents) puissante, accessible et conviviale qui permettra à l’ensemble de vos collaborateurs de libérer leur créativité et communiquer en optimisant ainsi le temps de développement de vos études.

Fonctionnalités :

• Utilisation de l’explorateur de Windows pour une prise en main rapide et intuitive
• Visualisation des fichiers intégrée pour un grand nombre de formats
• Carte de données personnalisables intégrant les propriétés de tous les composants
• Cas d’emploi permettant de mesurer l’influence des modifications
• Création et comparaison de nomenclatures
• Gestion des révisions
• Outil de recherche multicritères complet
• Traçabilité et historique des documents
• Se conforme à vos processus avec des workflows intégrés
• Environnement de travail sécurisé avec droits d’accès entièrement personnalisables

10/10 du top des fonctionnalités SOLIDWORKS

Cet article sur le top 10 des fonctionnalités SOLIDWORKS est un extrait du magazine myCADmag. Le myCADmag est un magazine 100% CAD édité tous les ans et distribué à l’occasion du Congrès myCADday.
