Tuto SOLIDWORKS Simulation : modifier le type de maillage

Le 10 janvier 2024

Au travers de cette astuce, découvrez qu'il est possible de modifier le type de maillage proposé par défaut par SOLIDWORKS Simulation.

En effet, suivant la nature et le module dans lequel a été créé la pièce dans SOLIDWORKS par exemple avec le module de tôlerie ou de constructions soudées, un type de maillage particulier sera proposé par défaut dans SOLIDWORKS Simulation. Mais celui-ci ne vous conviendra pas forcément !





Découvrez comment facilement le modifier :

Suivez les étapes du tuto sur SOLIDWORKS Simulation :



solidworks simulation





Proposition de type de maillage issue d’une construction soudée



Dans cette exemple, la potence métallique a été conçu avec le module de « construction soudée » :



tuto solidworks



Créons à présent une nouvelle étude de simulation statique linéaire pour ce composant.



Observation : un composant de type construction soudée crée une pièce Multi-body, c’est-à-dire que chaque éléments seront reconnus comme pièce unitaire dans l’étude de simulation.



Au niveau du répertoire contenant les composants de la potence, nous remarquons deux sortes de symbole dans les pièces :



La première :



symbole solidworksLe symbole montrant une forme de parallélépipède signifie que votre composant sera traité en tant que maillage de type volumique, utilisant donc des éléments tétraédriques.



Nous pouvons noter également qu’à la suite un autre symbole est présent représentant un tétraèdre, ici du second ordre. symbole solidworks





extrusion solidworksDans notre exemple, les quatre pieds de la Potence sont traités comme éléments volumiques, puisque ceux-ci ont été crées dans SOLIDWORKS avec une fonction basique d’extrusion et non pas une fonction spécifique au module de « construction soudée ».



construction soudée



La deuxième :



Le reste des éléments sont précédés du symbole représentant une forme de poutre (IPN), qui indique implicitement que l’élément sera traité en tant qu’élément poutre dans SOLIDWORKS Simulation.



Un autre indice sont les sphères roses et jaunes et le symbole “connexions”, qui représentent les connexions entres poutres.





Comment modifier le type d’éléments poutres en éléments volumiques ?

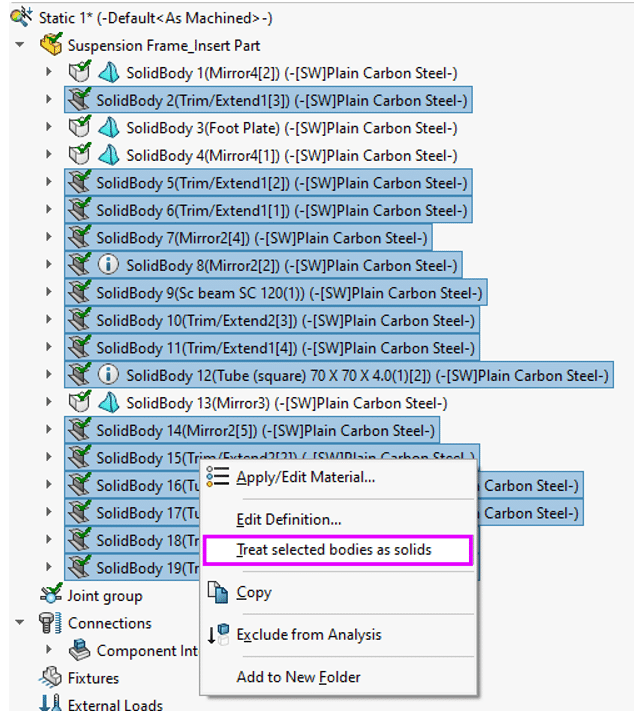

Il faut sélectionner l’ensemble ou individuellement les éléments poutre à modifier puis faire un clic droit, puis sélectionner « Traiter le corps sélectionné comme un solide ».



solidworks



Les sphères roses et jaunes des connexions ont disparue, chaque éléments sont à présent précédés de l’icone ce qui signifie que SOLIDWORKS Simulation maillera à présent les corps en volumique avec des élément tétraédriques.



Proposition de type de maillage issue d’une pièce de tôlerie



De la même manière, une pièce réalisée avec le module de tôlerie de SOLIDWORKS se verra imposer par défaut des éléments non volumiques lors de la création d’une étude de simulation. Ici ce seront des éléments coques, fortement recommandés par ailleurs, pour mailler une pièce aux parois minces.



plan solidworks

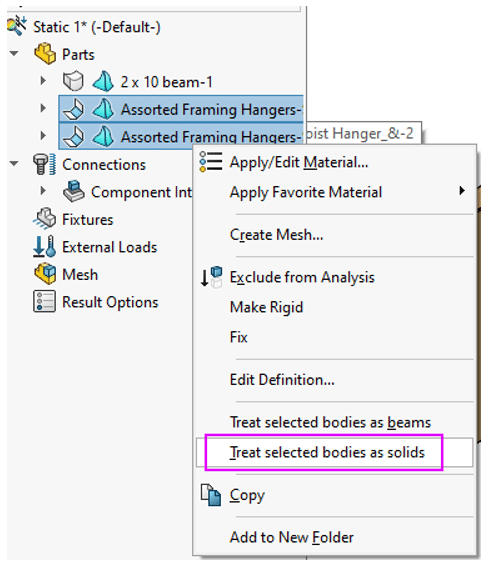

Pour forcer le maillage en éléments volumiques, il suffira d’effectuer un clic droit sur les éléments à convertir et choisir à nouveau « Traiter le corps sélectionné comme un solide ».



astuce solidworks



tuto solidworks



Forcer le type de maillage systématiquement en volumique



Depuis la version SOLIDWORKS 2021, il est désormais possible d’activer une option permettant de forcer systématiquement l’ensemble des corps d’une étude de simulation en éléments volumique.



tuto solidworks



Ceci nous amène à la fin de cette astuce technique sur la modification du type de maillage proposé par défaut dans une étude de Simulation. D’autres astuces sont à venir pour SOLIDWORKS Simulation dans de prochaines astuces techniques.
