Lignes de cassure SOLIDWORKS : comment les aligner entre différentes vues dans une vue de mise en plan

Le 19 décembre 2022

Y a-t-il un moyen pour que les lignes de cassure, dans une vue de mise en plan SOLIDWORKS, s’alignent entre différentes vues ?

Nous avons constaté que bon nombre d’utilisateurs de SOLIDWORKS ne connaissent pas cette possibilité. C’est pourquoi cette question nous est apparue intéressante.

Lignes de cassure SOLIDWORKS : Alignement entre différentes vues dans une vue de mise en plan

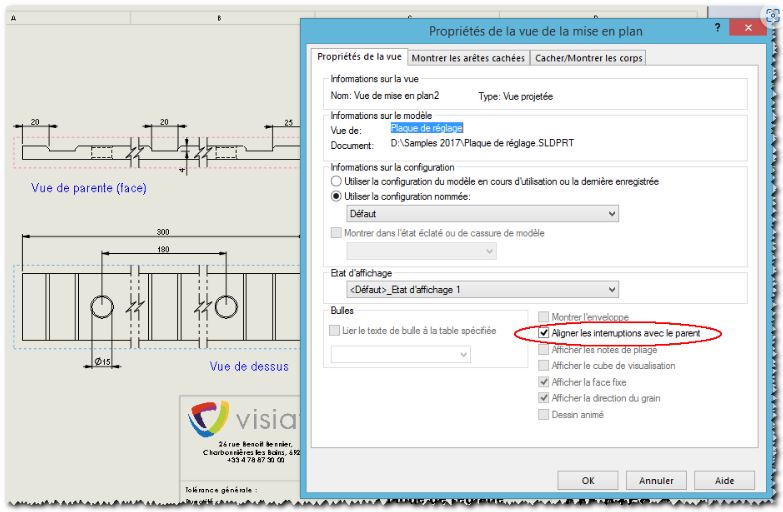

A partir du moment où des lignes de cassure SOLIDWORKS sont présentes sur la vue parente, il suffit de faire un clic droit sur n’importe quelle vue puis d’aller sur « Propriété ». Puis, cocher l’option « Aligner les interruptions avec le parent ». Dès que vous demanderez l’insertion de lignes de cassure SOLIDWORKS sur cette vue, elles seront automatiquement alignées. Il n’est donc plus utile d’essayer de régler cet alignement manuellement. De toute façon, il ne sera pas bon !





Cette option, dans les propriétés de la vue, peut être cochée après avoir inséré les lignes de cassure SOLIDWORKS. Cependant, dans ce cas, un « Ctrl+Q » sera nécessaire afin de mettre à jour l’affichage. L’option « Aligner les interruptions avec le parent » peut également être activée sur une vue dont l’alignement est « cassé » par rapport à la vue parente (exemple : vue en coupe, vue de dessous déplacée …).

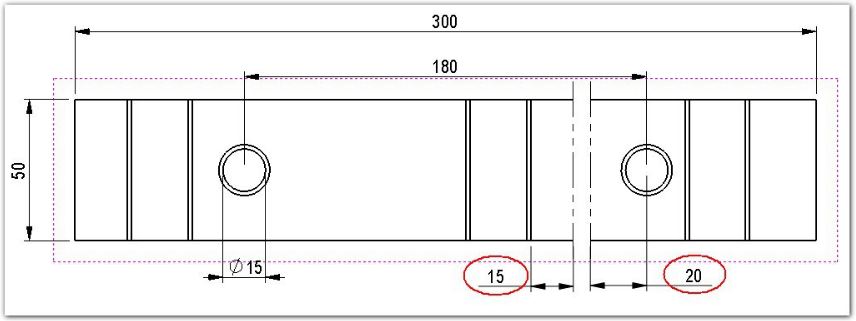

Que faire si vous ne souhaitez pas bénéficier de cet alignement ? Vous pouvez coter les lignes de cassure SOLIDWORKS par rapport à une portion connue de la géométrie. Ces cotes sont uniquement utilisées dans le document de mise en plan. Ainsi, elles n’apparaissent pas non plus à l’impression. Elles ne sont visibles que lorsque l’on sélectionne la cassure.





Vous retrouverez le détail de ces fonctionnalités sur les vues interrompues dans l‘aide en ligne SOLIDWORKS.

  • Auteur Jean-Michel Savoyat
  • Produit SOLIDWORKS
