Créer des dossiers et nommer les fichiers SOLIDWORKS automatiquement avec SmartProperties

Le 06/07/2023

smartproperties SmartProperties est un des outils compris dans myCADtools, accessible par l'abonnement à myCADservices Premium. L'une des principales fonctionnalités de SmartProperties est de pouvoir générer un nom de fichier unique et de l'utiliser pour le nommage du document SOLIDWORKS. Dans notre exemple nous utiliserons le fichier XML par défaut lors de l'installation. Nous utiliserons un compteur afin de s'assurer de toujours travailler avec un nom de fichier unique.



Astuce SmartProperties pour SOLIDWORKS



Le principe étant de créer une propriété avec une valeur qui récupère différentes valeurs d’autres propriétés. Cette valeur de propriété nous servira de nom de fichier. Pour cela on utilise le type de propriété “Concaténation”.

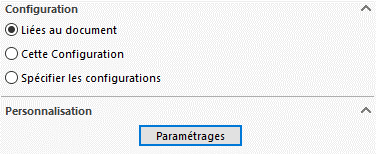

  • Tout d’abord il faut accéder au paramétrage de SmartProperties



mycadtools

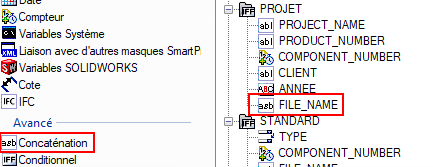

  • Une fois dans le paramétrage, et après avoir configuré votre masque avec les propriétés que vous souhaitez créer, vous devez ajouter un type de propriété “Concaténation” et lui donner un nom



astuce smartproperties

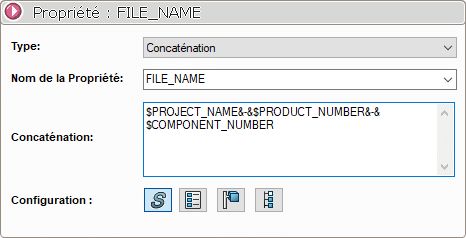

  • La concaténation permet de récupérer et de concaténer plusieurs valeurs de propriété pour en créer une seule. Dans notre cas on veut récupérer la valeur de la propriété PROJECT_NAME, PRODUCT_NUMBER et le compteur COMPONENT_NUMBER



SYNTAXE DE LA CONCATÉNATION:



$PROJECT_NAME&-&$PRODUCT_NUMBER&-&$COMPONENT_NUMBER

$ Pour récupérer une valeur de propriété

& Pour passer d’une propriété à une autre propriété ou à du texte



mycadservices premium

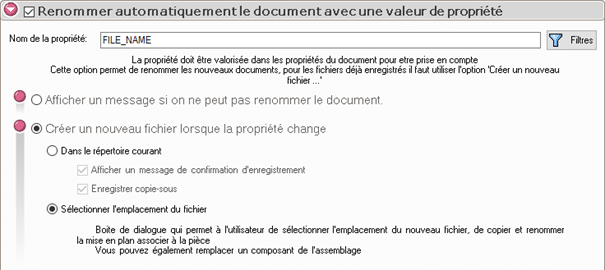

  • Le paramétrage est alors terminé, il faut maintenant indiquer dans les options le nom de la propriété qui va nous servir à nommer le document. Pour cela vous devez aller dans l’onglet “Paramètre” et la rubrique“Renommer automatiquement le document avec une valeur de propriété”.



Cochez l’option et indiquez le nom de la propriété “concaténation” précédemment créée.



outils et services



  • Une fois cette opération réalisée, cliquez sur Appliquer
  • Remplissez le masque

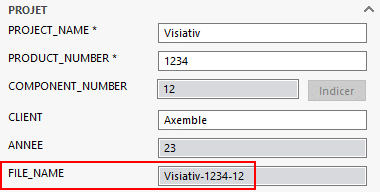

  • La valeur de la propriété concanétation est alors créée:

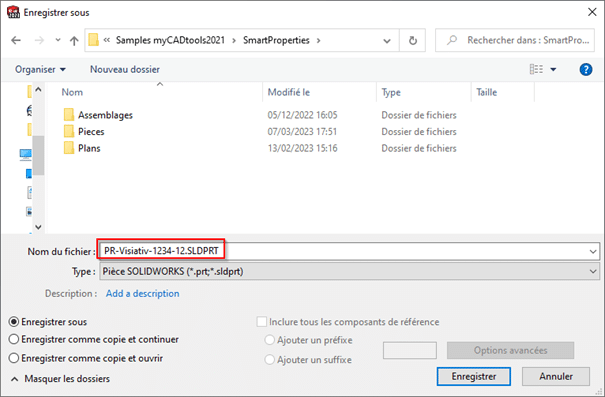

Validez ensuite votre masque SmartProperties. Une fenêtre d’enregistrement apparaitra avec le bon nom que l’on a défini dans le masque:





L’autre principale fonctionnalité de SmartProperties est de pouvoir créer un chemin d’enregistrement automatique via le masque de saisie.



Nous allons configurer le paramétrage précédent.



  • Sur une nouvelle pièce, lancez SmartProperties et ouvrez le paramétrage

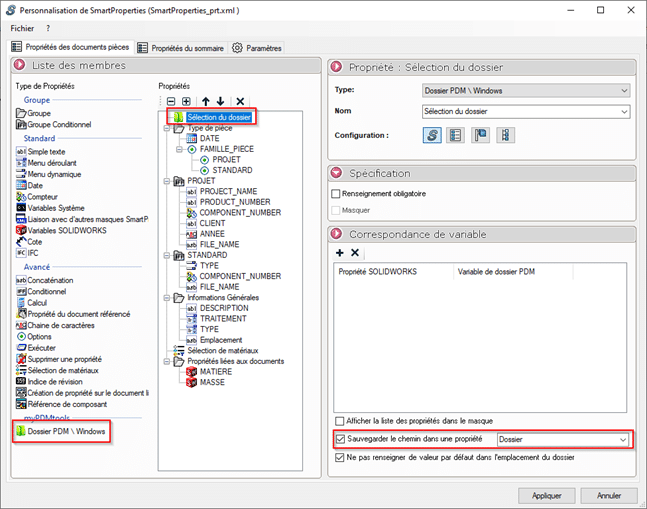

  • Vous devez avoir une propriété type “DossierPDM\Windows”, si ce n’est pas le cas, ajoutez-la au début de votre masque. Dans les options, cochez “Sauvegarder le chemin dans une propriété” et indiquez le nom “Dossier” :

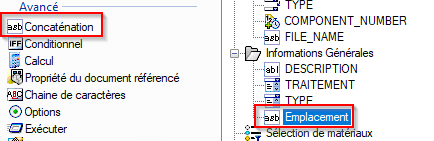

  • Ajoutez une propriété type de Concaténation et nommez-la “Emplacement” :

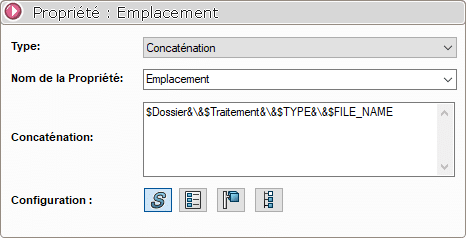

  • La concaténation permet de récupérer et de concaténer plusieurs valeurs de propriété pour en créer une seule. Dans notre cas on veut récupérer a valeur de la propriété Dossier (chemin racine), la propriété (menu déroulant) Traitement, Type et la propriété FILE_NAME



SYNTAXE DE LA CONCATÉNATION:



$Dossier&\&$Traitement&\&$TYPE&\&$FILE_NAME

$ Pour récupérer une valeur de propriété

& Pour passer d’une propriété à une autre propriété ou à du texte

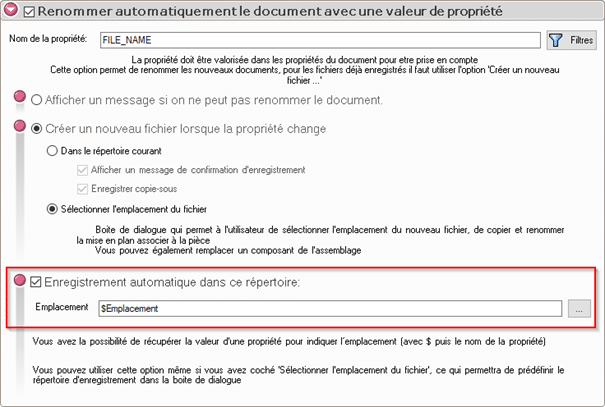

  • Le paramétrage est alors terminé, il faut maintenant indiquer dans les options le nom de la propriété qui va nous servir de chemin d’enregistrement automatique. Pour cela vous devez aller dans l’onglet Paramètre” et la rubrique “Renommer automatiquement le document avec une valeur de propriété”.
  • Cochez l’option et indiquez le nom de la propriété « concaténation » précédemment créée.





  • Une fois cette opération réalisée, cliquez sur Appliquer
  • Remplissez le masque

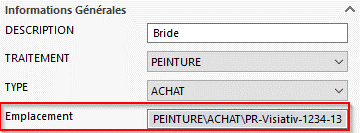

  • La valeur de la propriété Emplacement est alors créée en récupérant les valeurs des autres propriétés :









  • Validez ensuite votre masque de saisie SmartProperties.



Votre nouveau document sera alors renommé et enregistré à l’emplacement que l’on a défini :





Ces deux fonctionnalités permettent de standardiser les méthodes du bureau d’étude grâce à une interface simplifiée, de sécuriser et de garantir l’unicité des noms de documents.
