Le 19 décembre 2022
Sauvegarder et exporter une maquette numérique via DMU V5 en format allégé est une fonction très utile pour optimiser les échanges de fichiers avec vos partenaires, sous-traitants ou clients. En effet, DMU V5 permet d’envoyer uniquement l’aspect visuel des données en masquant l’historique des pièces.
Dans ce truc & astuce, notre expert prend l’exemple de l’envoi d’une maquette à un sous-traitant. Il vous montre comment il exporte sa maquette numérique CATIA V5 en format allégé.

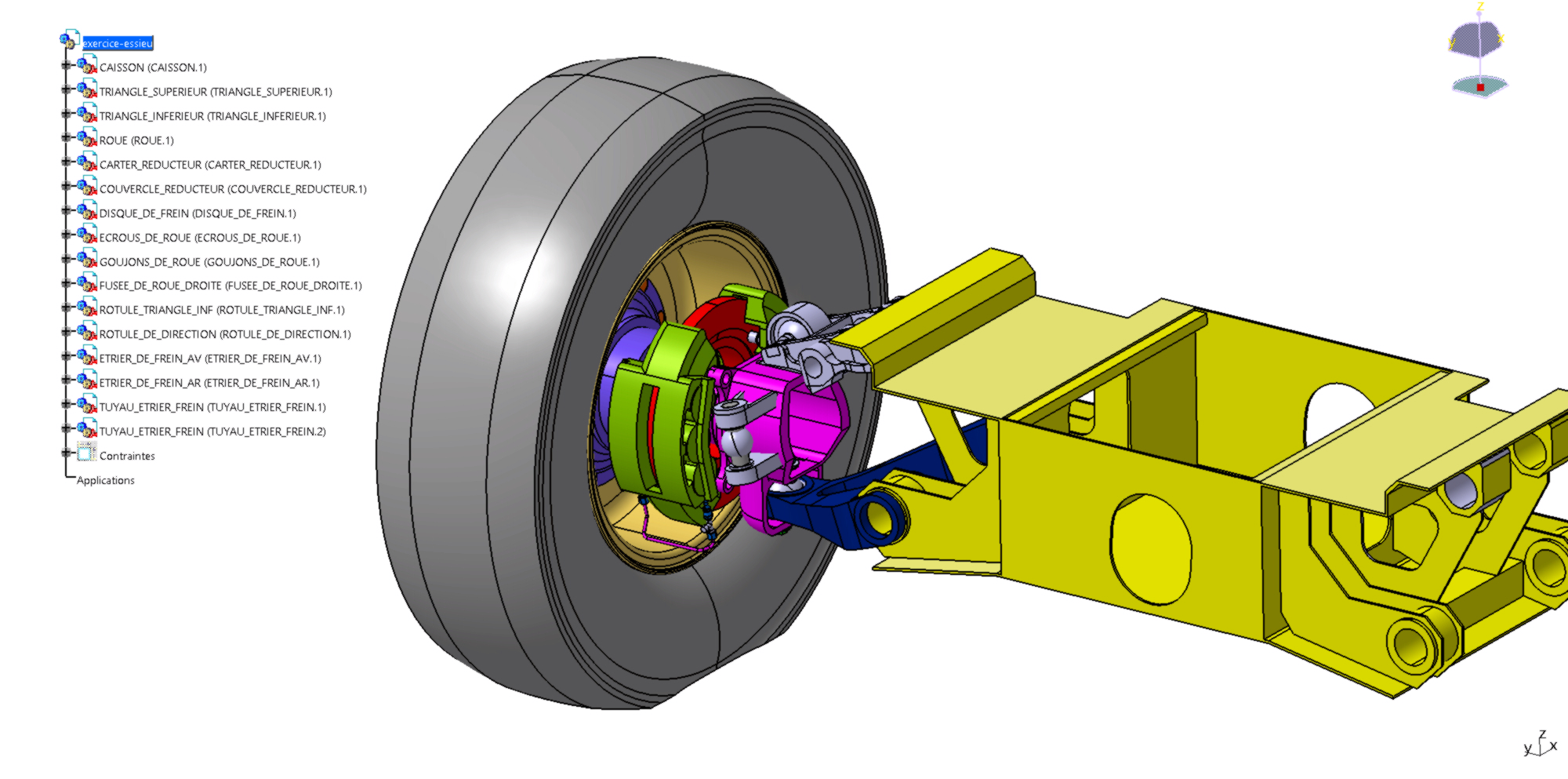

Dans un premier temps, vous devez ouvrir la maquette numérique à exporter dans l’atelier DMU Navigator de DMU V5. Si besoin, vous pouvez passer en mode Design si le cache est activé.

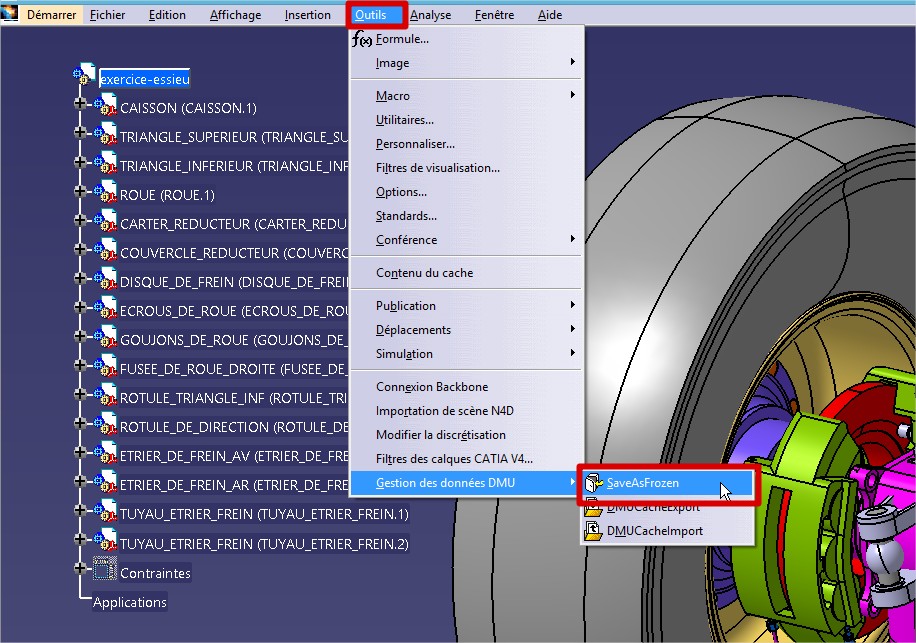

Puis, lancez la fonction SaveAsFrozen.

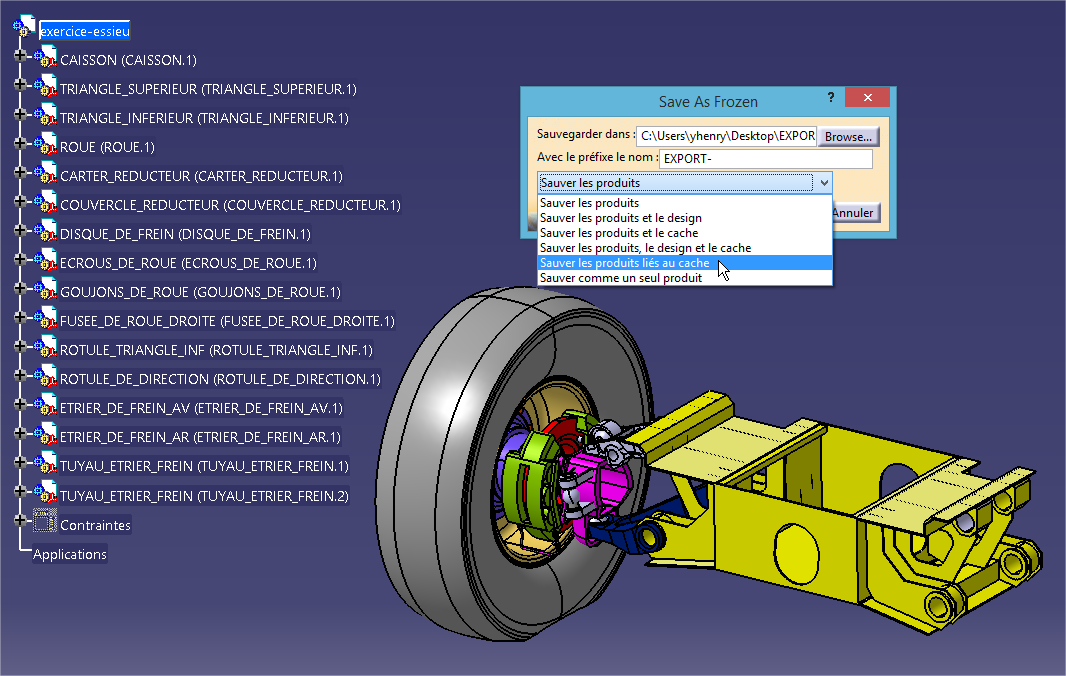

Après avoir lancé la fonction SaveAsFrozen de l’atelier Navigator de DMU V5, le menu associé s’affiche. Ainsi, vous pouvez choisir les options d’export pour votre maquette numérique :
– Sauver « les produits » exporte l’arborescence
– Sauver « le design » exporte l’ensemble des fichiers natifs (CATPart)
– Sauver « le cache » exporte l’ensemble des données allégées (CGR, 3DMAP)
Choisissez Sauver les produits liés au cache. Puis, validez.

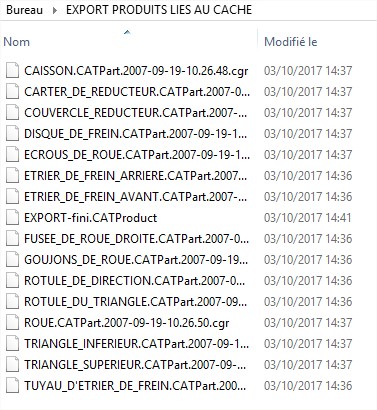

L’assemblage de tête et les CGRs seront sauvegardés dans un dossier unique.

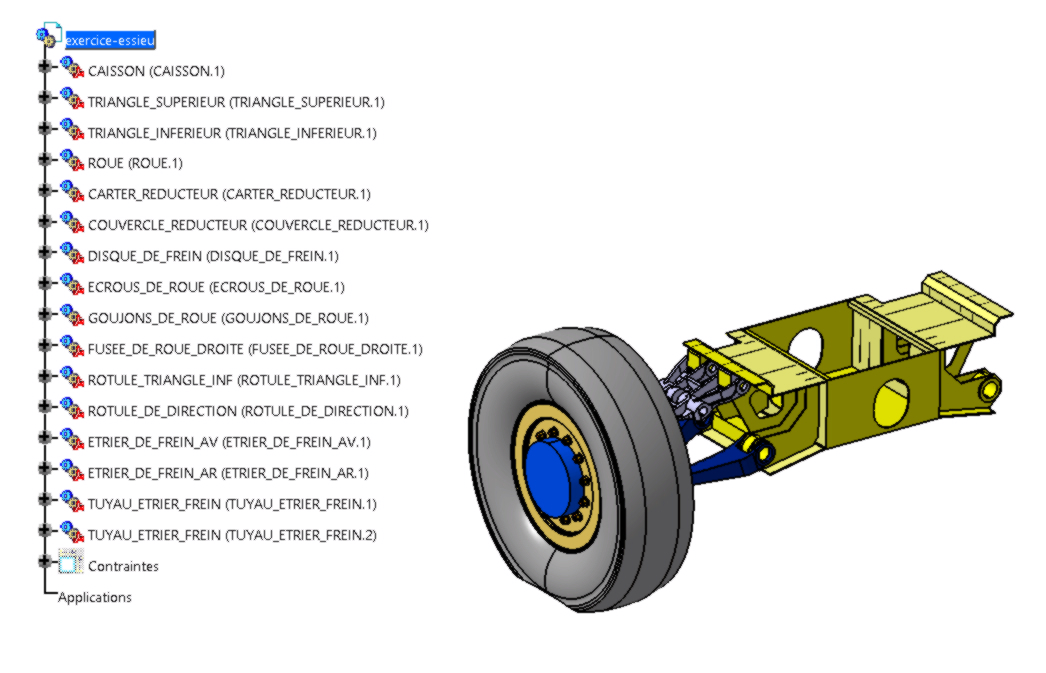

La structure de l’assemblage est différente. En effet, cette structure appelle des CGRs sauvegardés en local en dehors du cache.
Grâce à ce truc & astuce, vous pouvez désormais sauvegarder et exporter une maquette numérique via DMU V5 en format allégé.
