SOLIDWORKS PDM : comment se servir de l’utilitaire “Copier arborescence”

Le 19/12/2022

L’utilitaire “Copier arborescence” de SOLIDWORKS PDM (Copy Tree) permet de copier des fichiers d’un dossier à l’autre dans un coffre-fort SOLIDWORKS PDM. En effet, la copie d’arborescence est à PDM ce que Pack&Go est à SOLIDWORKS.

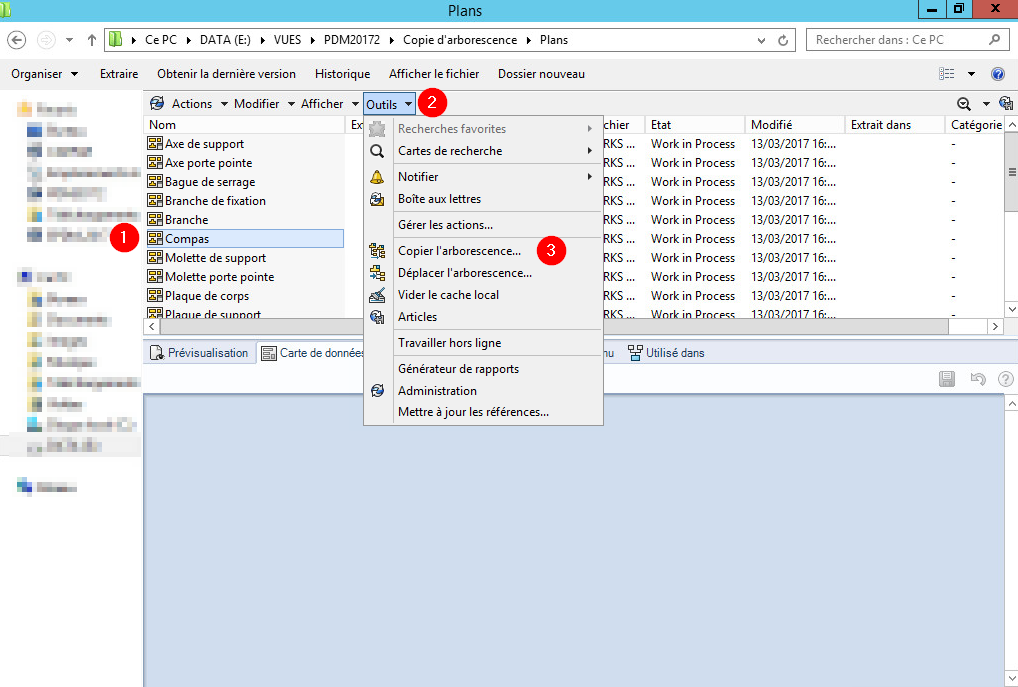

1. Où se trouve l’outil Copier arborescence SOLIDWORKS PDM ?



  1. Sélectionnez le fichier (ici un assemblage) dans le coffre-fort PDM
  2. Sélectionnez le menu déroulant « Outils »
  3. Sélectionnez « Copier l’arborescence »



Conseil : il est possible d’ajouter l’outil au menu déroulant (clic droit) dans les paramètres PDM.

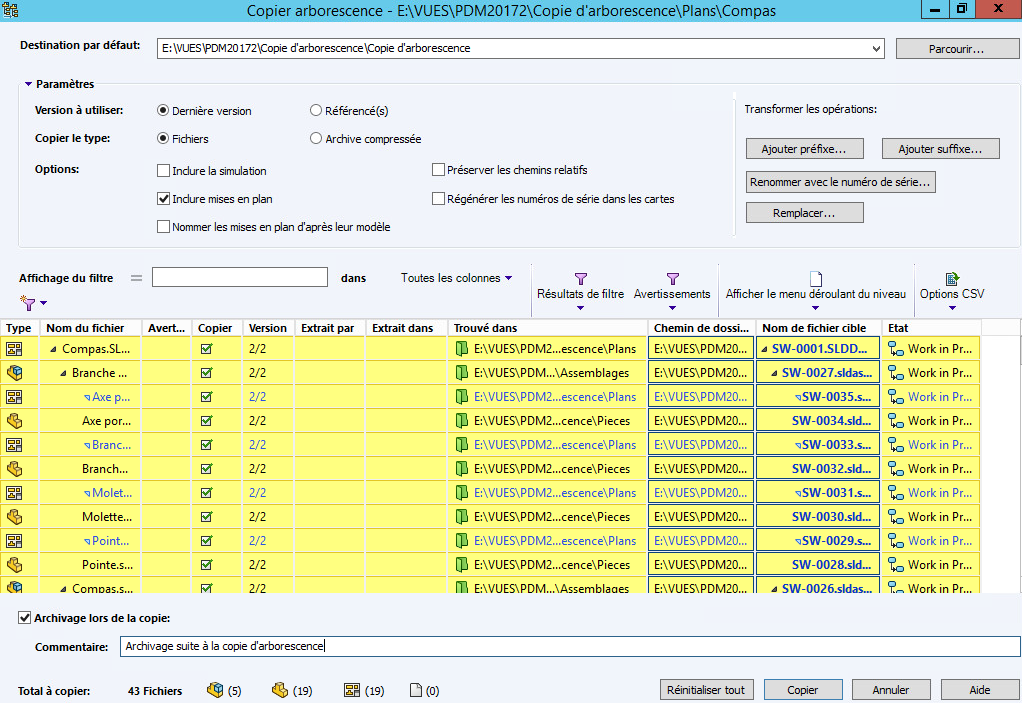

2. Paramétrage de l’outil Copier arborescence SOLIDWORKS PDM









  • Destination par défaut : parcourir jusqu’au dossier où la copie doit être créée
  • Version à utiliser : dernière version ou version référencée
  • Copier le type : copie des fichiers SOLIDWORKS ou copie compressée



  • Options



– Inclure la simulation : inclus les résultats de simulation des fichiers sélectionnés
– Inclure les mises en plan : inclus les mises en plan de fichiers 3D sélectionnés
– Nommer les plans d’après leur modèle : le plan porte le même nom que la 3D
– Préserver les chemins relatifs : lorsque cette option est désactivée, les fichiers sont tous copiés dans un dossier de destination unique
– Régénérer les numéros de série dans les cartes : cette option permet, si vous utilisez les numéros de série dans les cartes, d’attribuer un numéro unique par carte de fichier



  • Ajouter un préfixe : renomme les fichiers copiés avec un préfixe
  • Ajouter un suffixe : renomme les fichiers copiés avec un suffixe
  • Renommer avec le numéro de série : renomme les fichiers copiés avec un numéro de série PDM prédéfini
  • Remplacer… : remplace une partie du nom de fichier d’origine
  • Affichage du filtre : filtre les fichiers lorsqu’ils sont trop nombreux
  • Fenêtre des fichiers : récapitule les modifications apportées aux fichiers qui vont être copiés
  • Archivage lors de la copie : archive les fichiers au coffre-fort PDM après la copie
  • « Réinitialiser tout » : remet à zéro les réglages précédents









« Copier » : copie des fichiers vers une nouvelle destination
« Annuler » : annule l’outil « Copie d’arborescence »

Visionner le tutoriel / Copie d’arborescence SOLIDWORK PDM





  • Auteur    Gaëtan Bourgain, Technicien support PDM experimenté, BU Services, VISIATIV
  • Date        05.2017
  • Produit   SOLIDWORKS et PDM
  • Version  SolidWorks 2017 SP2 et PDM 2017 SP2
