Comment trouver la ligne médiane d’une surface avec SOLIDWORKS ?

En tant qu’ingénieur avant-vente pour le groupe Visiativ, j’ai eu récemment une demande spécifique d’un client sur la possibilité de récupérer la ligne médiane d’une surface dans SOLIDWORKS. Le besoin précis était de récupérer cette ligne entre 2 courbes complexes. Après avoir résolu le problème, j’ai décidé de partager avec vous mon astuce pour récupérer rapidement et simplement la courbe médiane dans SOLIDWORKS à l’aide de la fonction courbes de face.

Ligne médiane d’une surface avec SOLIDWORKS

Les courbes de face, Késako ?

Les courbes de face permettent d’extraire les courbes iso paramétriques (U-V) à partir d’une face. Dans SOLIDWORKS, vous pouvez spécifier :

• Un maillage de courbes régulièrement réparties
• Ou une position qui crée deux courbes orthogonales.

Lors de l’utilisation de cette fonction, il crée une série d’esquisses 3D formant un maillage sur cette face.

Comment récupérer cette ligne médiane ?

Vous remarquerez qu’avec l’option aperçu du maillage activée, nous visualisons déjà les courbes UV de notre modèle.

Une fois la surface générée, nous allons pouvoir générer notre courbe à l’aide de la fonction courbes de face.

• Vous trouverez la fonction courbes de face sous Outil > Outils d’esquisse > Courbes de faces.

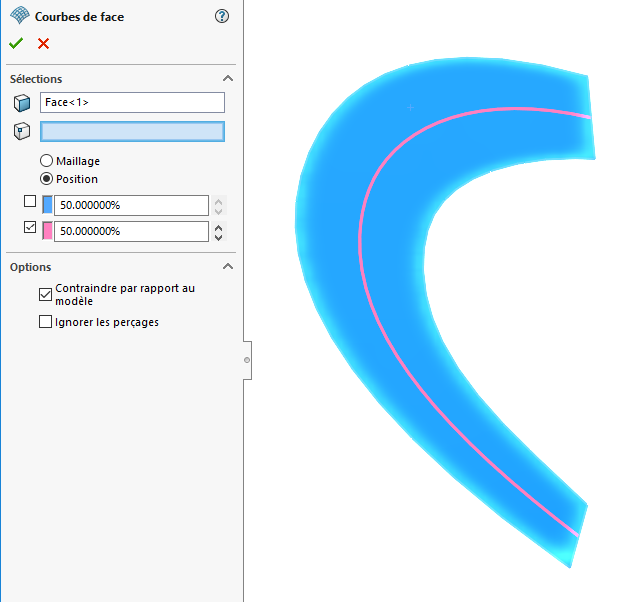

Une fois la fonction activée, il suffit de sélectionner la surface créée, puis, d’utiliser l’option position pour positionner notre courbe à 50%.

Astuce supplémentaire : l’option « contraindre par rapport au modèle » vous permet de conserver un lien avec votre esquisse de départ. La ligne médiane se reconstruira automatiquement en cas de mise à jour.

Auteur de l’article

Guillaume Goubet, Ingénieur avant-vente pour le groupe Visiativ
