Le 1 mai 2018

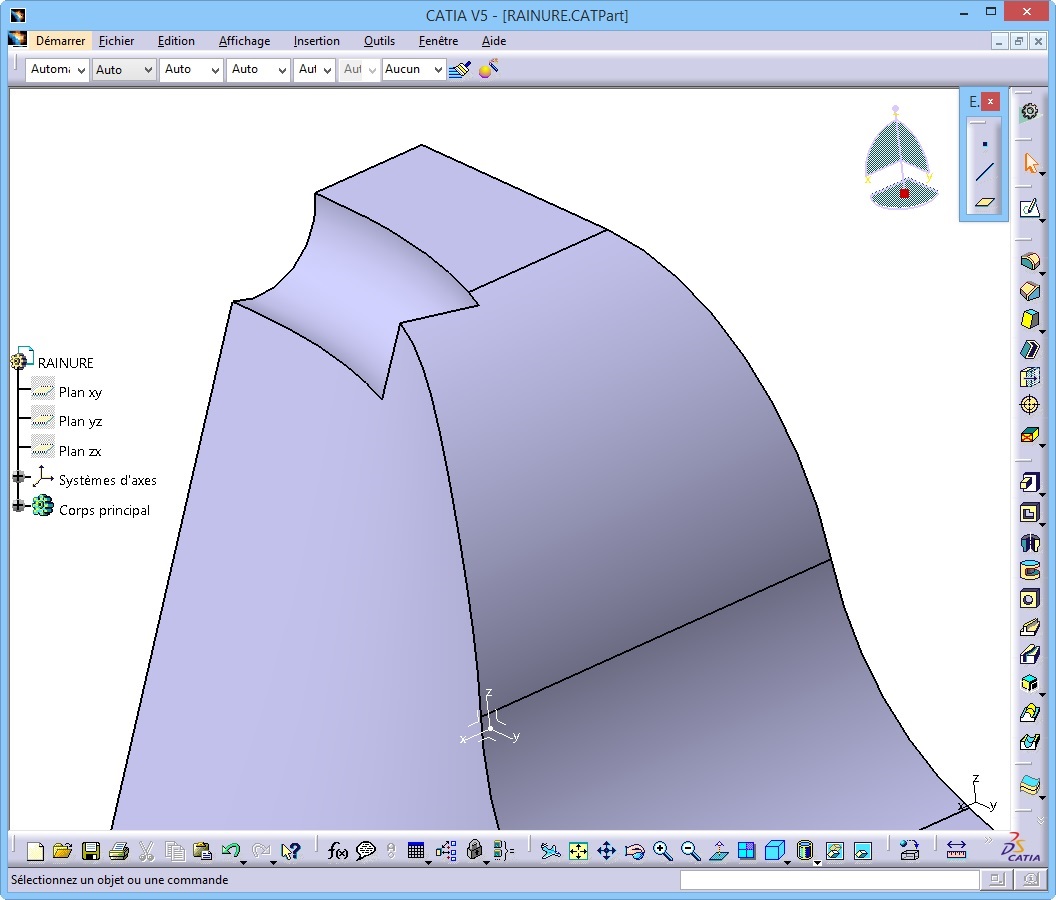

Afin de réaliser une rainure avec CATIA V5, il est parfois nécessaire de réutiliser un résultat de géométrie comme appui pour créer d’autres fonctions solides. Or l’appui direct sur des arêtes ne donne pas toujours le résultat escompté, il faut dans ce cas employer des fonctions comme l’extraction.
Dans un premier temps, lancez la fonction de Rainure

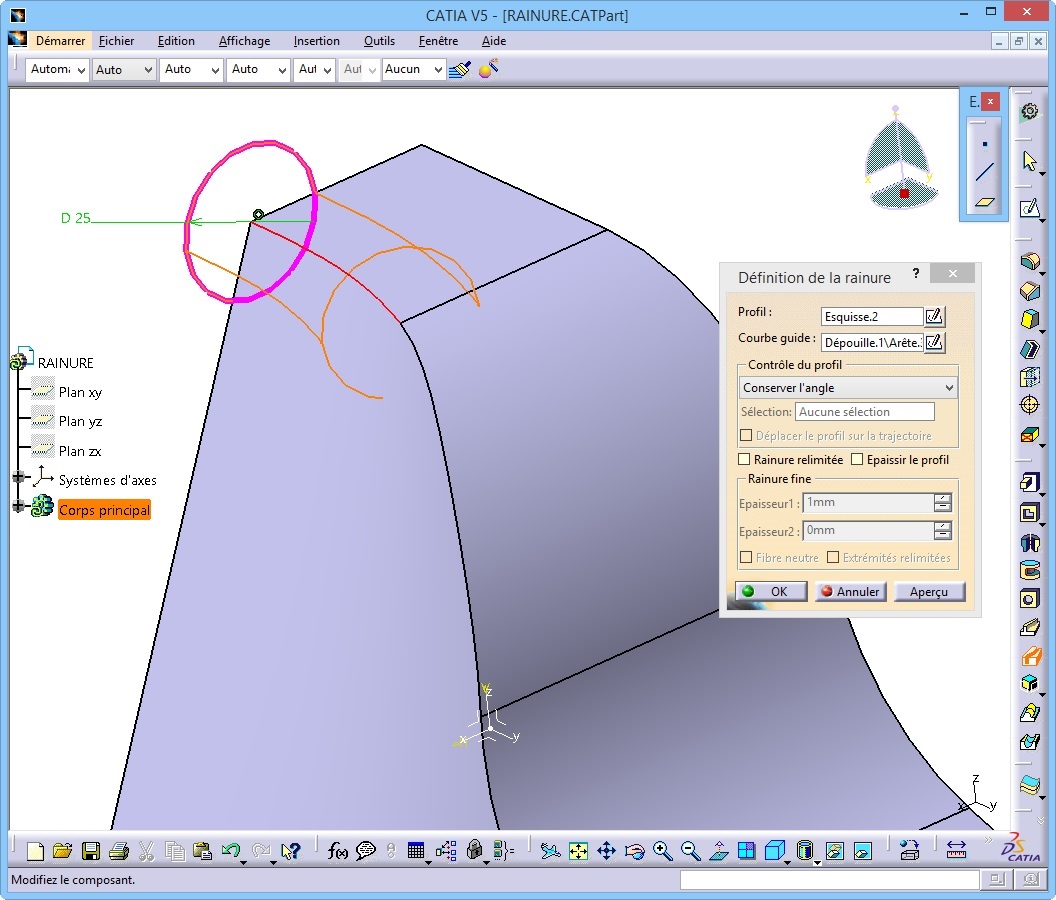

Puis, choisissez le cercle comme profil et sélectionnez le haut de l’arête gauche comme trajectoire.
Ainsi, la fonction «stoppe» au bout du premier morceau d’arête sélectionné.
Ensuite, vous pouvez supprimer la fonction.
Pour créer une rainure avec extractions, lancez la fonction de Rainure
.
Puis, choisissez le cercle comme profil.

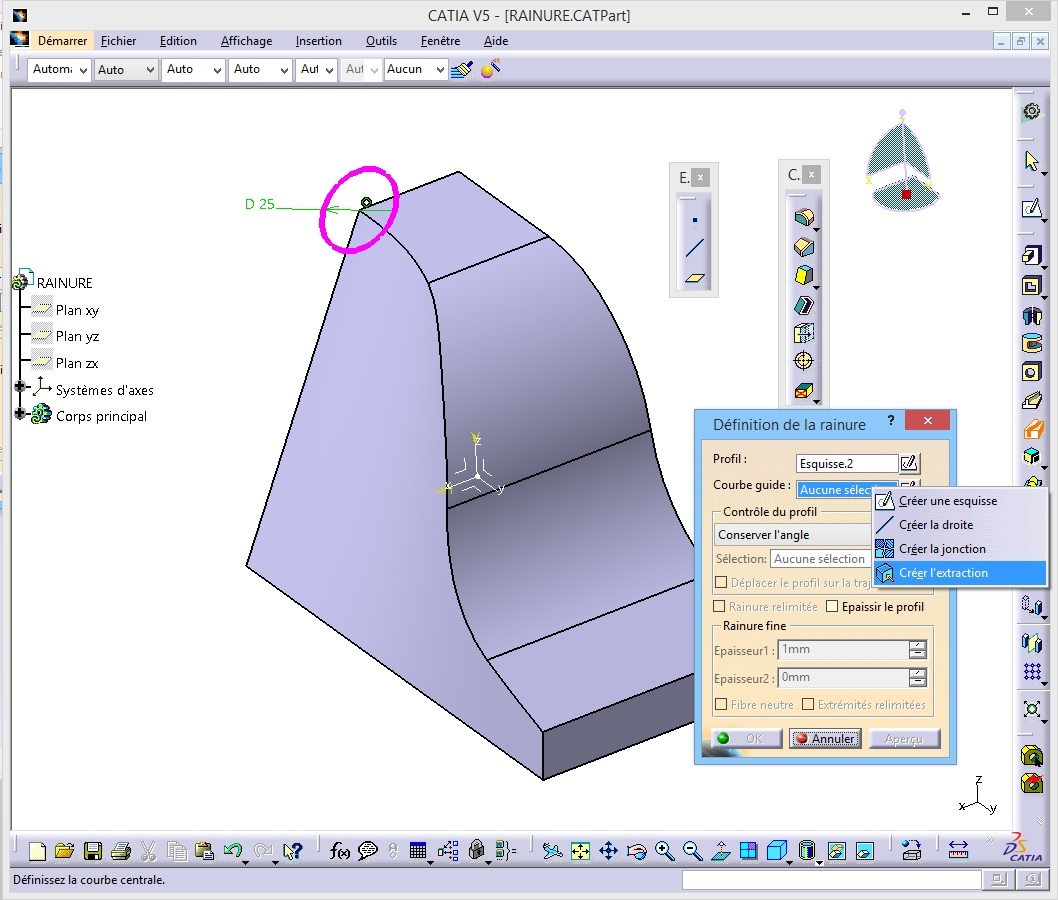

Ensuite, faites un clic droit dans la zone Courbe Guide et choisissez Créer l’extraction.

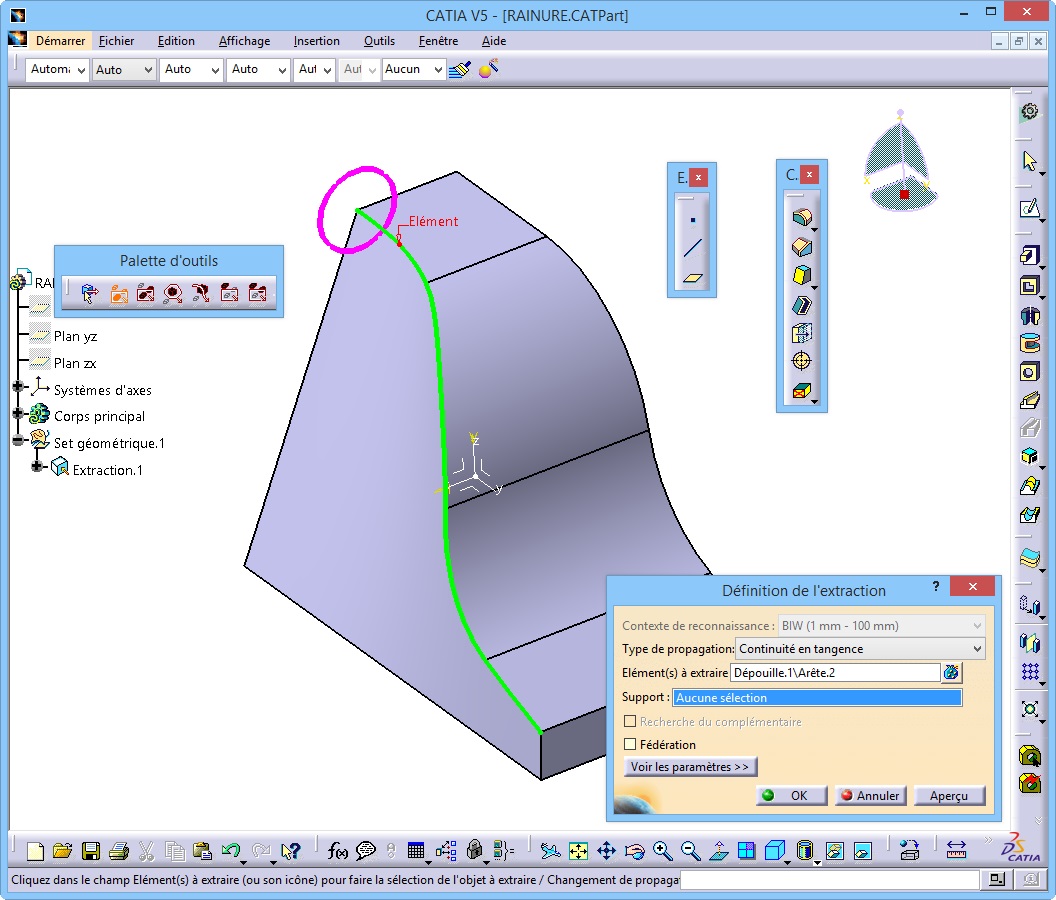

Cliquez un morceau d’’arête de la trajectoire souhaitée et vérifiez le Type de propagation (ici Continuité en Tangence).
Validez.

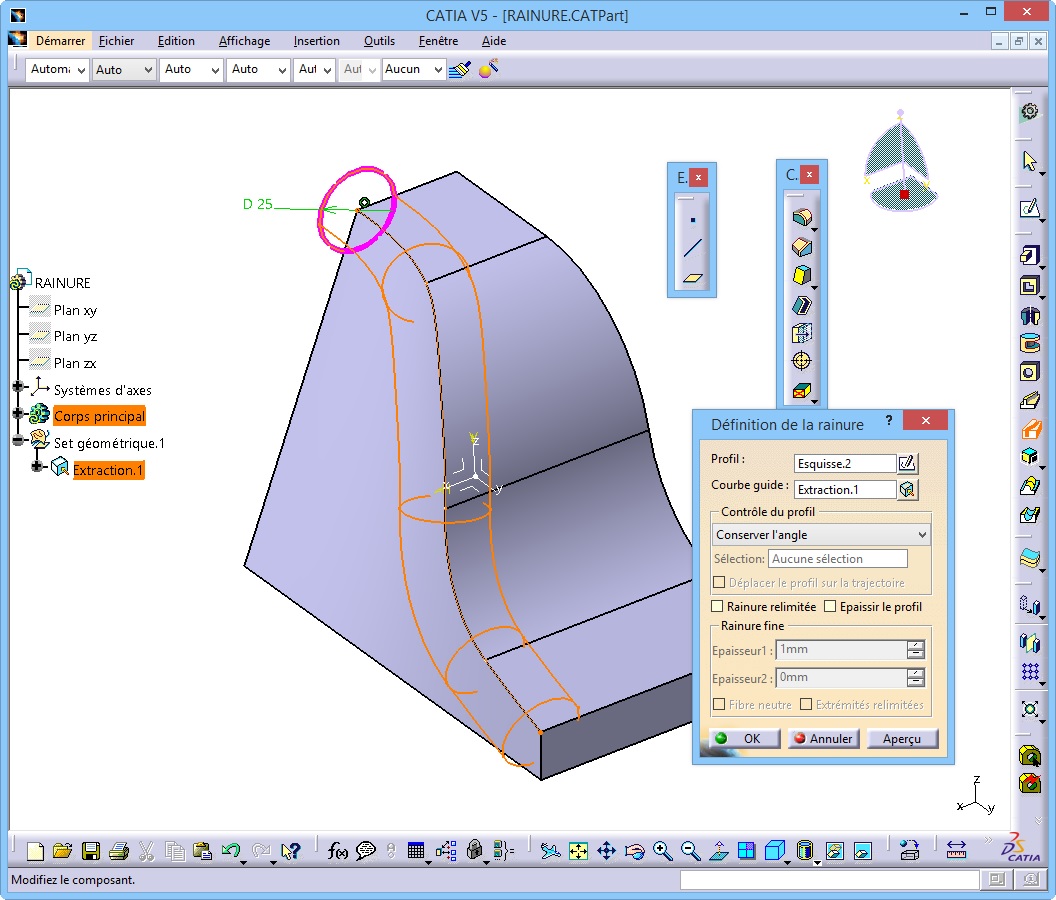

Vous noterez qu’un Set géométrique a été créé contenant la fonction d’extraction.

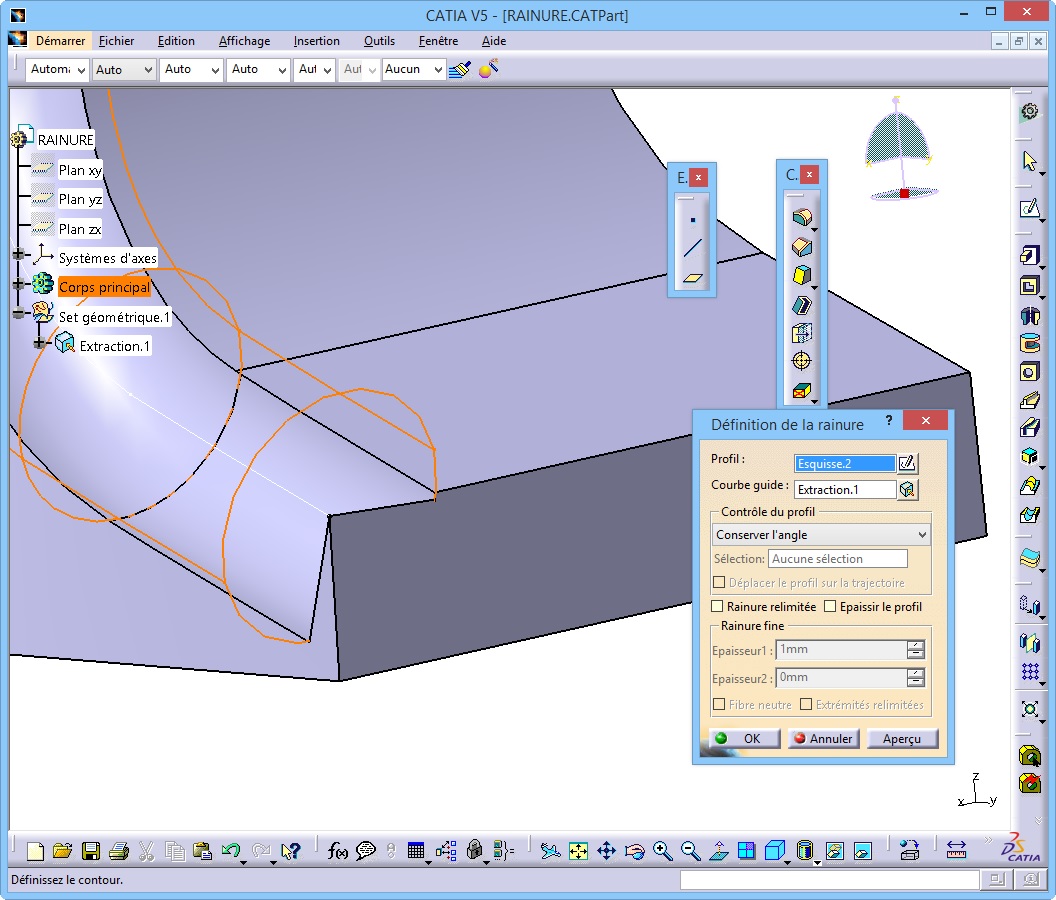

Par défaut, l’orientation du profil est liée à l’angle initial formé entre le plan du profil et la perpendiculaire à la courbe guide.

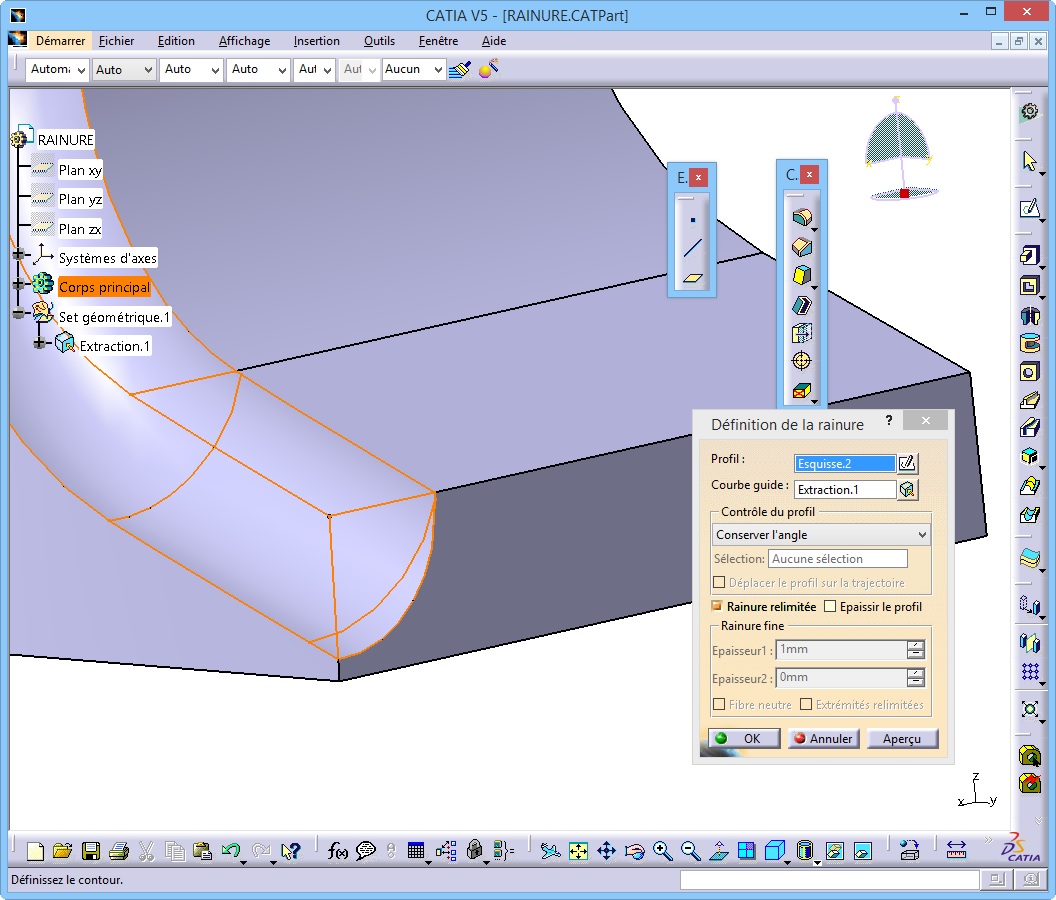

Pour corriger cela, cochez rainure relimitée. Ainsi, la forme est automatiquement prolongée en tangence.
Enfin, valider en cliquant sur OK pour terminer.
Grâce à cette astuce, vous venez de voir comment réaliser des fonctions de type Rainure ou Nervure en solide le long d’arêtes gauches, grâce à l’utilisation de la notion d’extraction.
