Comment créer un catalogue de matières CATIA

Notre expert vous explique comment configurer, administrer et utiliser votre propre catalogue de matières CATIA. Il est possible de le créer entièrement en s’appuyant sur des modèles prédéfinis. Par la suite, vous pourrez ouvrir et utiliser par défaut votre propre catalogue de matières CATIA, à la place du catalogue standard fourni par Dassault Systèmes.

1. Créer un catalogue de matières CATIA

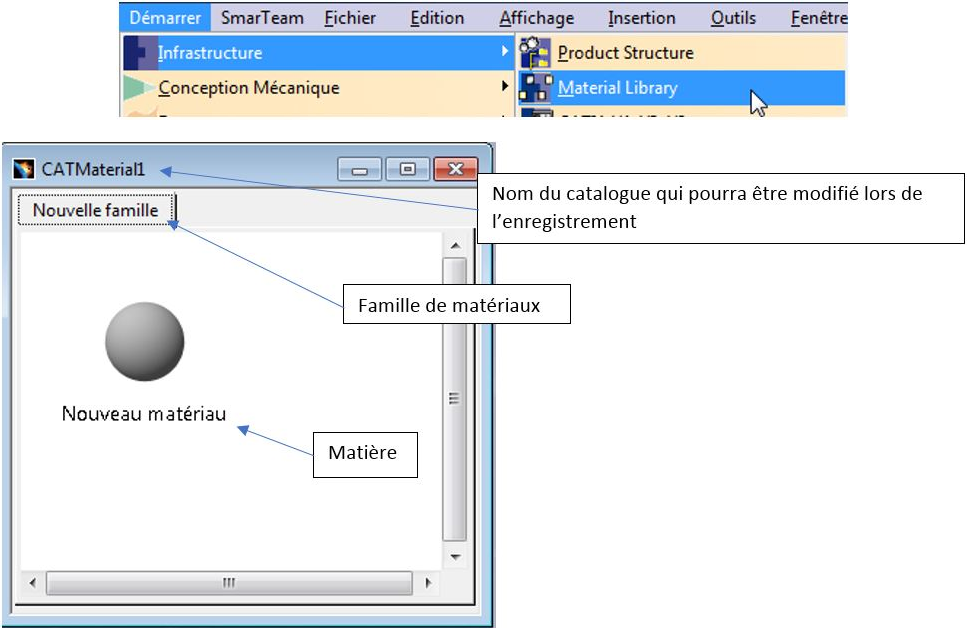

Dans un premier temps, lorsque vous ouvrez votre logiciel de conception 3D CATIA, rendez-vous dans le menu Démarrer > Infrastructure > Material Library.

Une fenêtre s’ouvre avec :

• Le nom du catalogue, qui pourra être modifié lors de l’enregistrement
• La famille de matériaux
• La matière

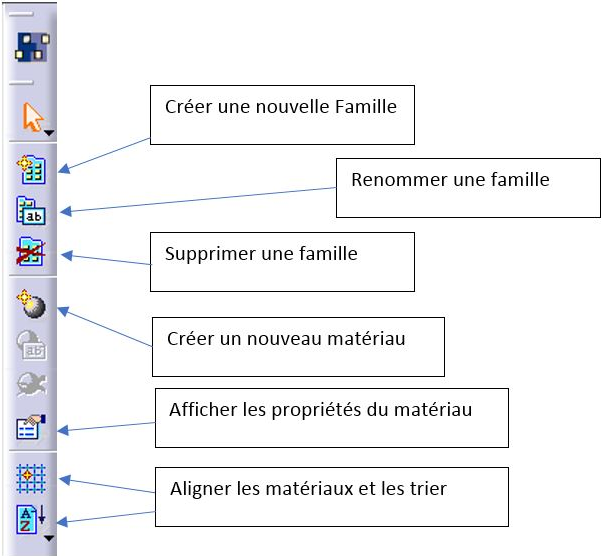

Vous avez également accès à la barre d’outils de l’atelier. Dans l’illustration suivante, nous vous détaillons la fonctionnalité de chaque outil :

• Créer une nouvelle famille
• Renommer une famille
• Supprimer une famille
• Créer un nouveau matériau
• Afficher les propriétés du matériau
• Aligner les matériaux et les trier

2. Créer une nouvelle matière

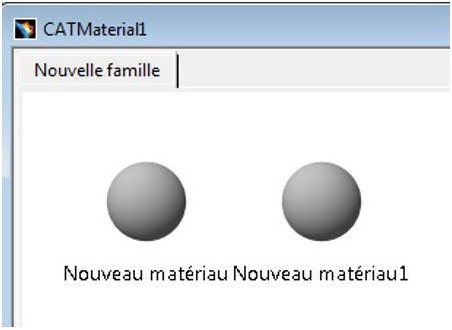

Ensuite, il est possible de créer une nouvelle matière :

• soit en passant par l’icône

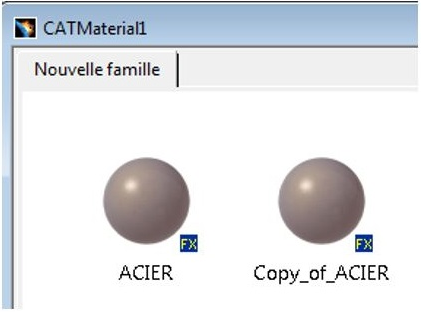

• Soit en faisant un copier-coller d’une matière existante qui vous permettra de dupliquer également les propriétés déjà définies

3. Créer une nouvelle famille

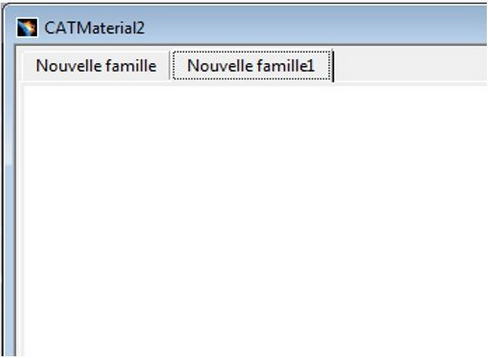

Ensuite, vous pouvez créer une nouvelle famille :

• soit en cliquant sur l’icône

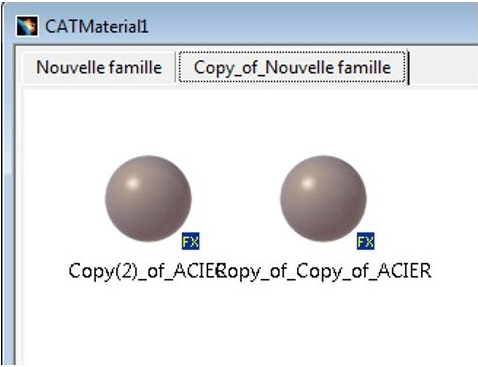

• Soit en réalisant un copier-coller d’une matière existante qui vous permettra de dupliquer également les propriétés déjà définies

4. Modifier les propriétés d’une matière

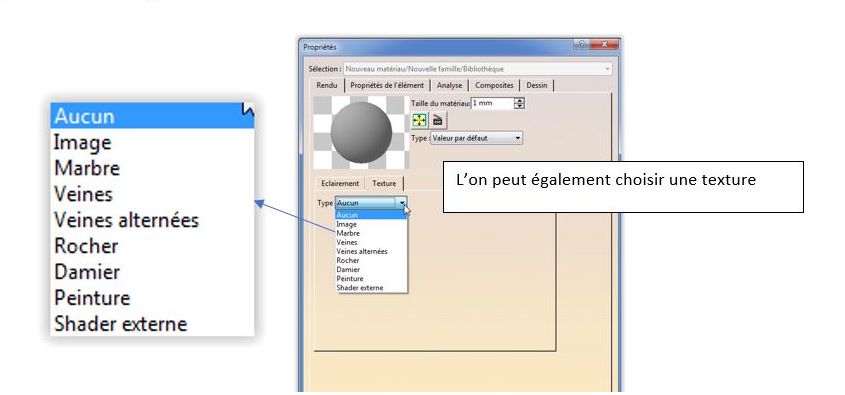

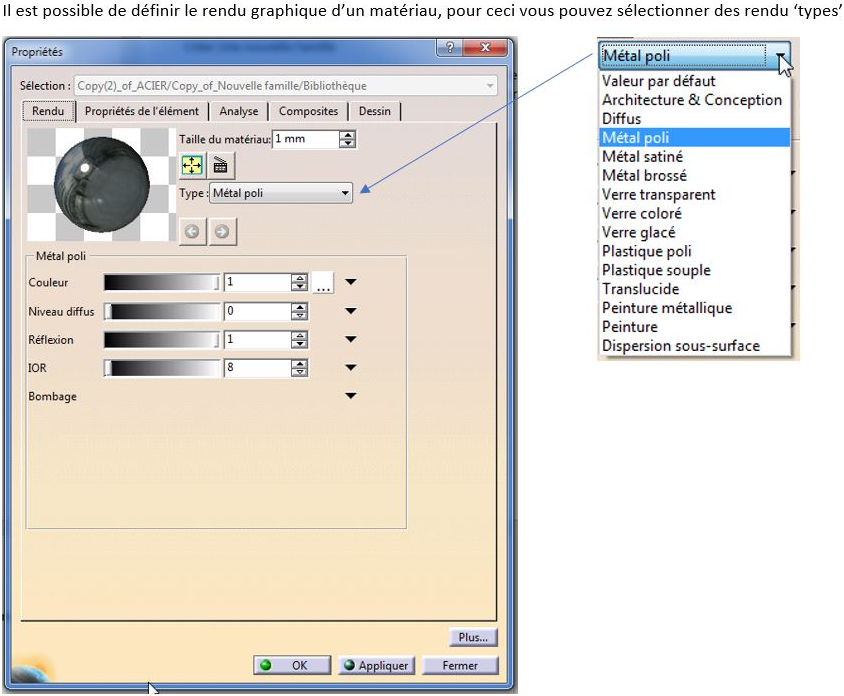

Il est également possible de définir le rendu graphique d’un matériau. Pour cela, vous pouvez sélectionner des rendus ‘types’.

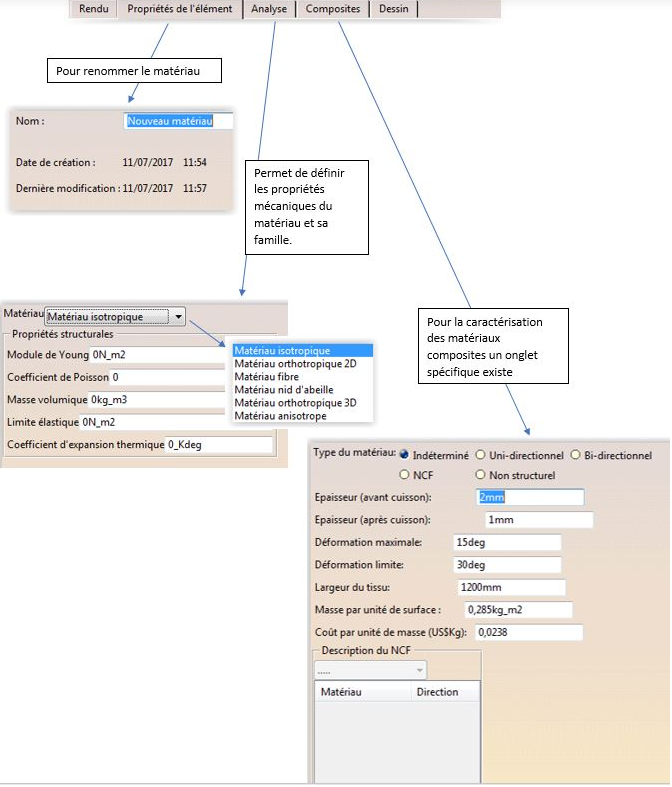

Voici le détail des onglets et leur fonctionnalité respective :

• Propriétés de l’élément : renommer le matériau
• Analyse : permet de définir les propriétés mécaniques du matériau et sa famille
• Composites : pour la caractérisation des matériaux composites

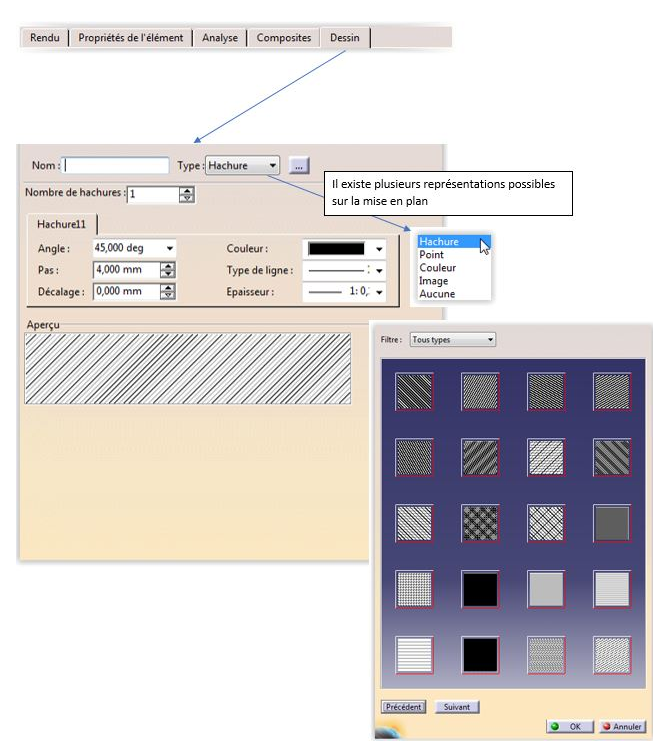

• Dessin : il existe plusieurs représentations possibles sur la mise en place

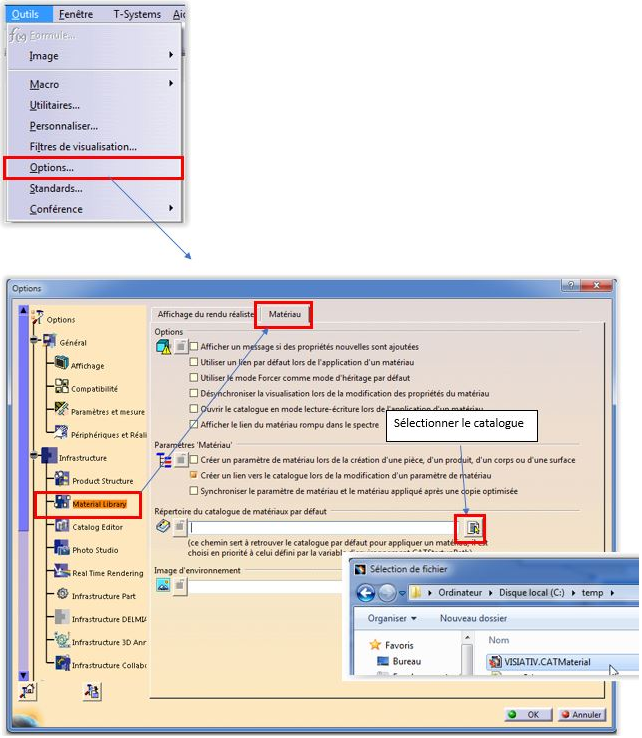

5. Administrer et utiliser le catalogue de matières CATIA

Une fois que vous avez enregistré le catalogue, vous pouvez l’utiliser par default dans votre logiciel, à la place du catalogue fourni en standard par Dassault systemes.

Remarque

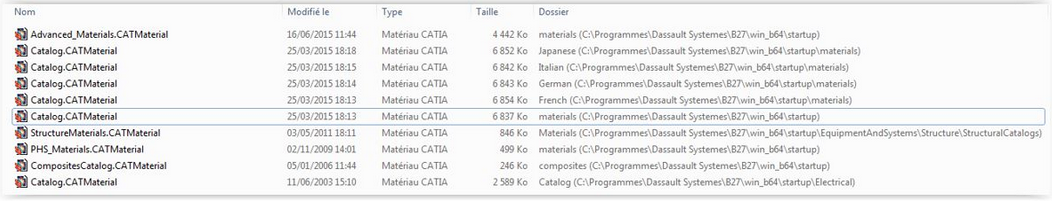

Il faut savoir que vous avez la possibilité de prendre en exemple des catalogues déjà définis. Ils sont dans les répertoires d’installation de CATIA :

Par exemple :

C:Program FilesDassault SystemesB27win_b64startup

C:Program FilesDassault SystemesB27win_b64startupmaterials

Par ailleurs, si vous travaillez sur plusieurs versions de CATIA, par exemple R19 / R20 / R22, vous pouvez utiliser le même catalogue. Cependant, il doit être créé avec la version la moins élevée (par exemple la R19). En effet, cela permettra de pouvoir le relire avec toutes les autres versions supérieures.

Auteur de l’article

Philippe Robin, Consultant PLM, BU Services pour le groupe Visiativ
