Le 19/06/2023
A travers ce tuto, découvrez l'outil indispensable, SmartProperties, permet de créer et de modifier rapidement, sur tous types de documents SOLIDWORKS, une liste de propriétés facilement définissable par l'intermédiaire d'un masque de saisie personnalisable.
Découvrez comment créer des menus dynamiques avec SmartProperties :
Les menus dynamiques permettent de créer des menus déroulants en s’appuyant soit :
– sur des fichiers de type TXT, CSV ou XLS
– sur une base de données
Nous allons voir le fonctionnement en utilisant un fichier texte et un Excel :

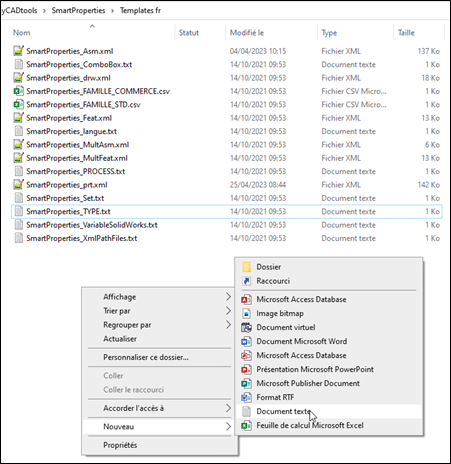

Tout d’abord, commençons par créer un nouveau fichier texte dans le dossier contenant les fichiers de paramétrages de SmartProperties.
Dans le cas d’un fichier texte, chaque tabulation correspond à un niveau de menu et à la définition d’une propriété.

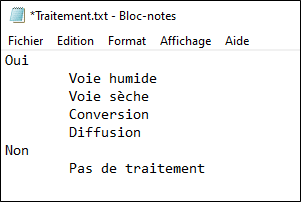

Configurez votre fichier texte comme ceci :

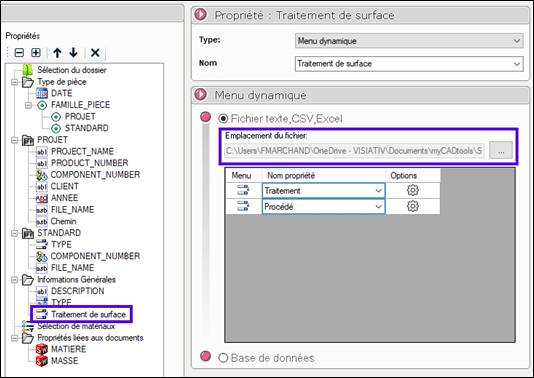

Dans le paramétrage de votre masque SmartProperties, ajoutez une propriété Menu dynamique et récupérez le fichier texte précédemment créé :

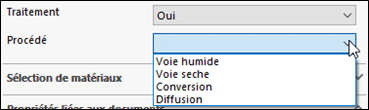

Voici le résultat que nous obtiendrons dans SmartProperties :
Dans le cas d’un fichier Excel, chaque colonne correspond à un niveau de menu et à la définition d’une propriété.

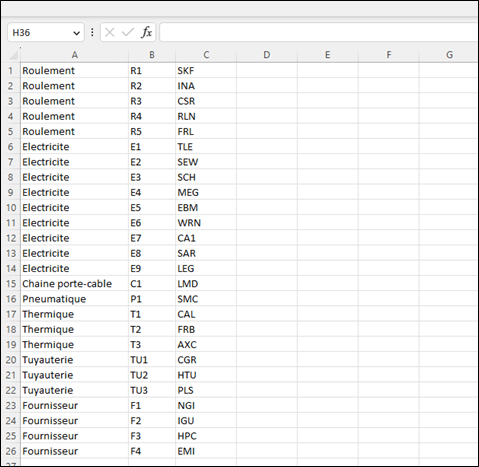

Configurez votre fichier comme ceci :

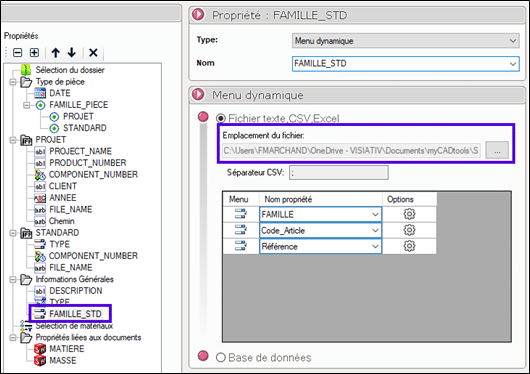

Dans le paramétrage de votre masque SmartProperties, ajoutez une propriété Menu dynamique et récupérez le fichier Excel précédemment créé :
Voici le résultat que nous obtiendrons dans SmartProperties :
