Le 19 décembre 2022
L’intégration de vos cartes électroniques dans SOLIDWORKS est un vrai casse-tête ? Avec SOLIDWORKS PCB, établissez une réelle collaboration avec SOLIDWORKS tout en améliorant la qualité de vos PCB.

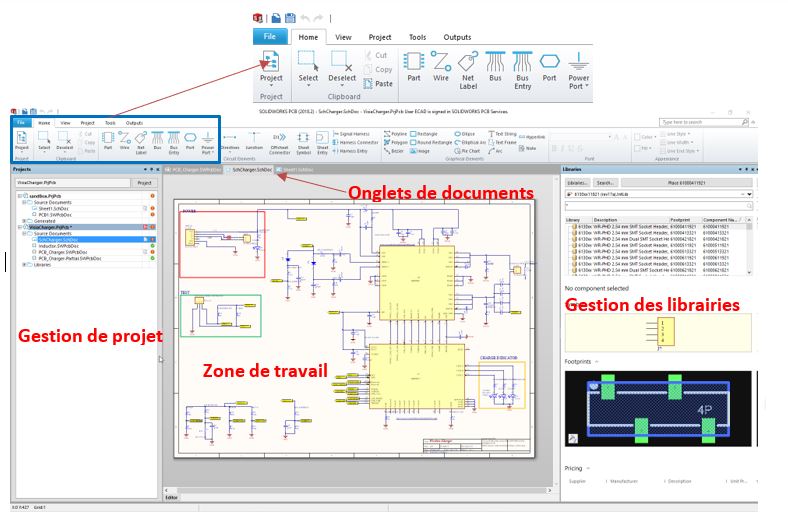

SOLIDWORKS PCB s’inscrit dans la même gamme de confort visuel que les autres produits SOLIDWORKS, à savoir une interface simple, fonctionnelle et épurée.
Un menu ruban accompagnera la conception, les outils de ce menu apparaissent et disparaissent intelligemment en fonction de l’étape de design (schéma, routage etc…).
Les panneaux de projet et de librairies peuvent être déplacés n’importe où dans l’interface pour personnaliser son visuel.
Enfin les documents ouverts seront rangés sous forme d’onglets que l’on pourra déplacer. A noter qu’il est possible de séparer la zone de travail en plusieurs documents, comme par exemple le schéma à droite et le PCB à gauche.
La conception du PCB étant inhérente aux choix des composants, SOLIDWORKS PCB met en avant un accès libre à des librairies de qualité avec la possibilité d’utiliser des librairies Altium.

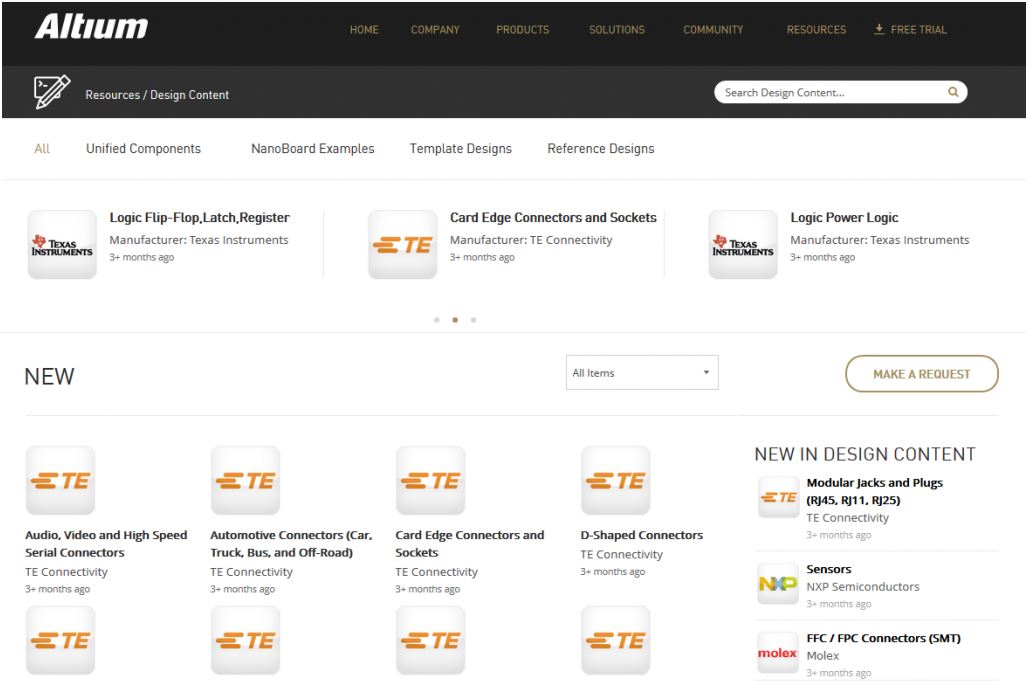

Directement sur le site d’Altium Design content il est possible de télécharger des librairies gratuitement issues des plus grands fournisseurs (ST, TI, NXP…).
Une zone de recherche permet de trouver la librairie idéale pour sa conception. Les critères de recherche peuvent être : la référence d’un composant, le constructeur, le type de composant (amplificateur, connecteurs, microcontrôleur etc…).
La majorité de ces librairies contiennent directement les modèles 3D associés aux composants pour une meilleure intégration du PCB dans SOLIDWORKS.
Dans le cas où un composant ne serait pas disponible sur ce site, il existe d’autres sites gratuits qui proposent des librairies Altium comme par exemple SNAEDA.

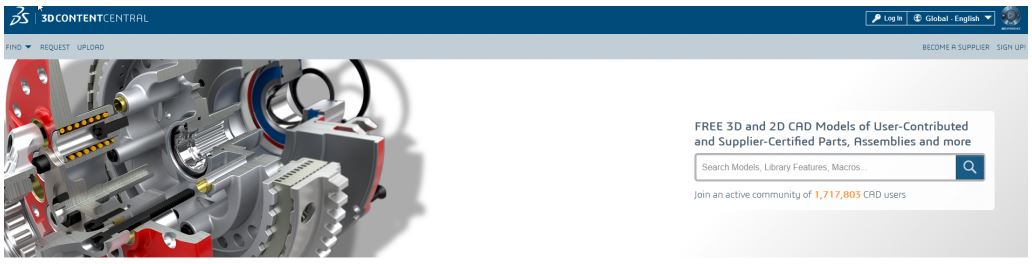

Grâce à la communauté SOLIDWORKS, il est également possible de trouver les modèles 3D des composants sur 3DContentCentral.
La disponibilité et le coût des composants sont des variables que le designer de PCB ne maitrise pratiquement pas, ce qui peut provoquer des retards de conception, de la perte de coût, etc.
Pour aider les designers à maitriser ces variables, SOLIDWORKS PCB propose une connexion directe sur les bases de données des fournisseurs de composants (FARNELL, Digi-Key etc..).

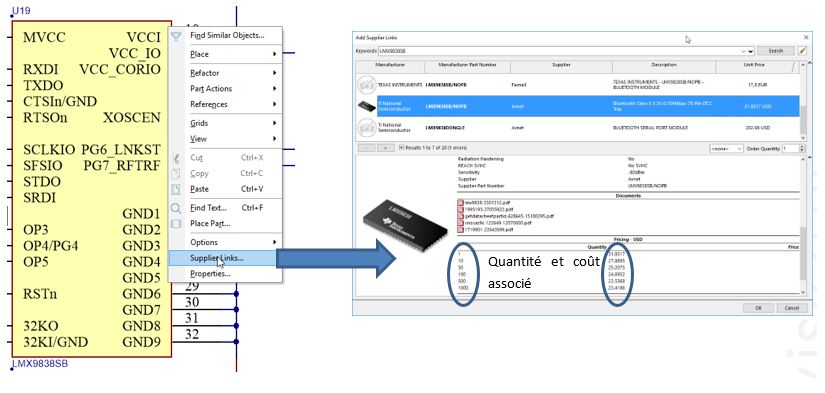

Chaque composant peut être associé à un lien fournisseur qui permet au designer d’avoir accès en temps réel, à la disponibilité et au coût du composant en fonction du fournisseur.

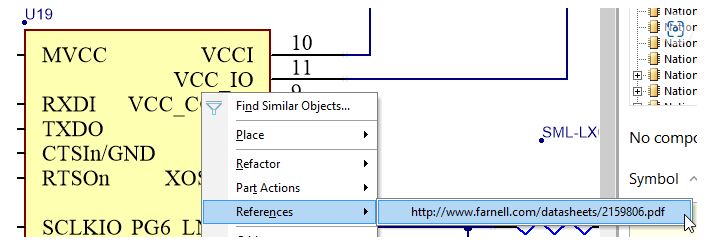

De plus ces liens fournisseurs livrent des liens PDF qui donnent accès à de la documentation technique comme les dataSheets sur ces composants :
Enfin le coût des composants peut être retranscrit dans la BOM pour obtenir une nomenclature chiffrée.
Lors de la conception électronique, il est nécessaire de faire une vérification des règles métiers. C’est pourquoi SOLIDWORKS PCB embarque des règles de vérification de qualité aussi bien au niveau schématique que placement/routage.
Les règles de vérification schématiques :

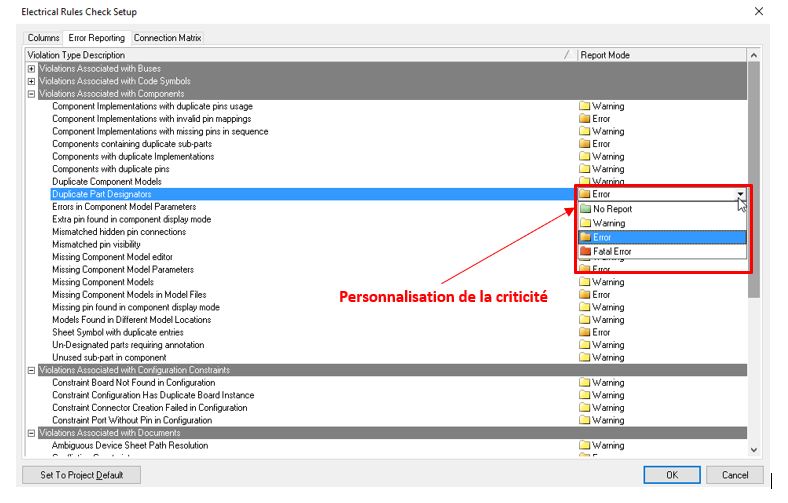

Il existe 10 thèmes pour la vérification schématique, ce qui fait en tout une centaine de règles métiers applicables pour les designs schématiques. De plus, il est possible de modifier le niveau critique de ces règles (« No Report » à « Fatal Error ») pour personnaliser sa vérification en fonction de son application.

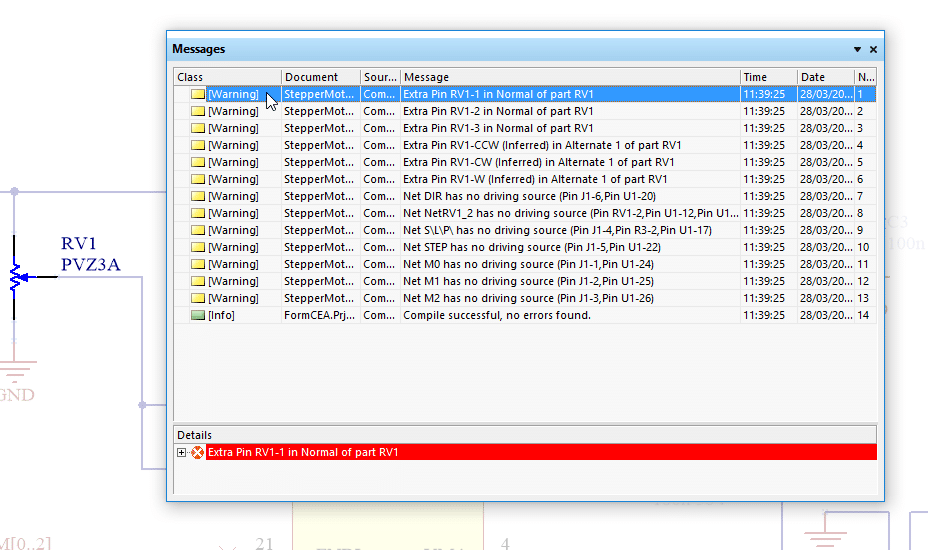

Ces règles sont ensuite exécutées et il est possible d’obtenir la liste des règles non respectées.
On peut facilement isoler les éléments du schéma qui ne respectent pas les règles.
Les règles de vérification placement/routage :

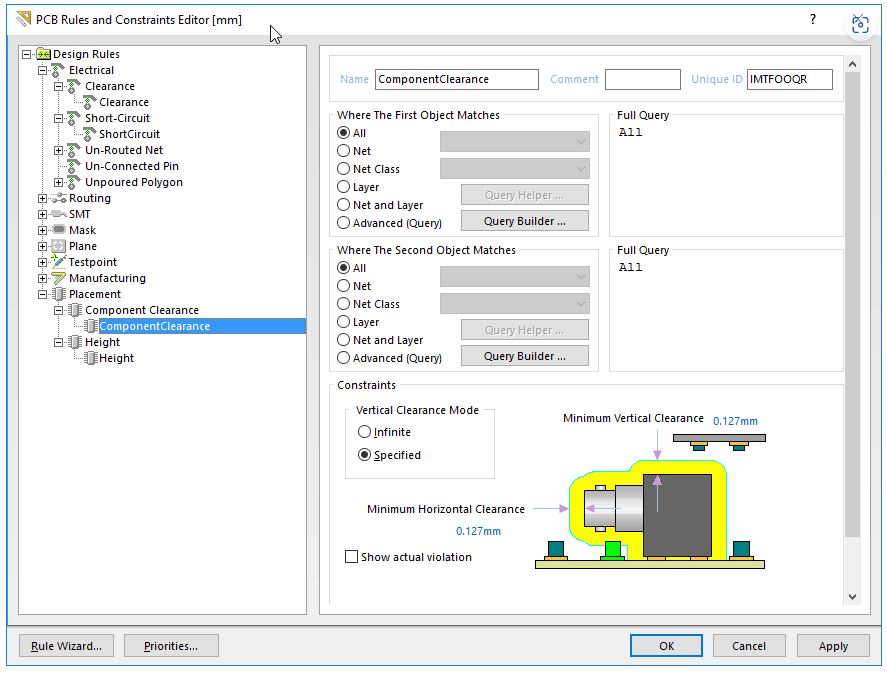

Ces règles interviennent lors de la phase placement/routage. Il est possible de créer ses propres règles, comme par exemple l’épaisseur des pistes d’alimentation, l’espacement d’un composant en particulier ou encore la longueur d’une piste.
Ces règles s’exécutent de deux manières :

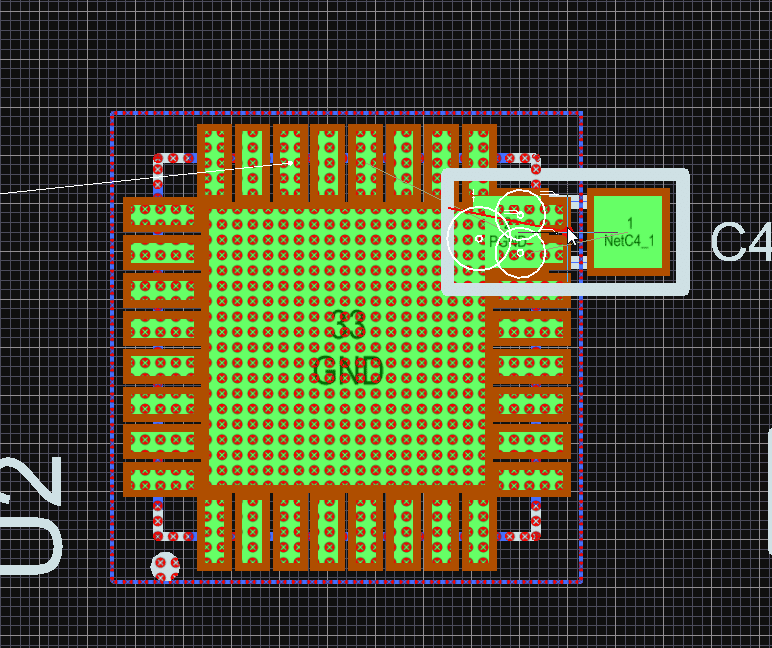

En direct, comme par exemple une collision entre deux footprints où des marqueurs rouges apparaissent pour signifier le non-respect d’une règle.
Par compilation, ce qui établira ensuite un rapport DRC (design Rules Check) sous format HTML.

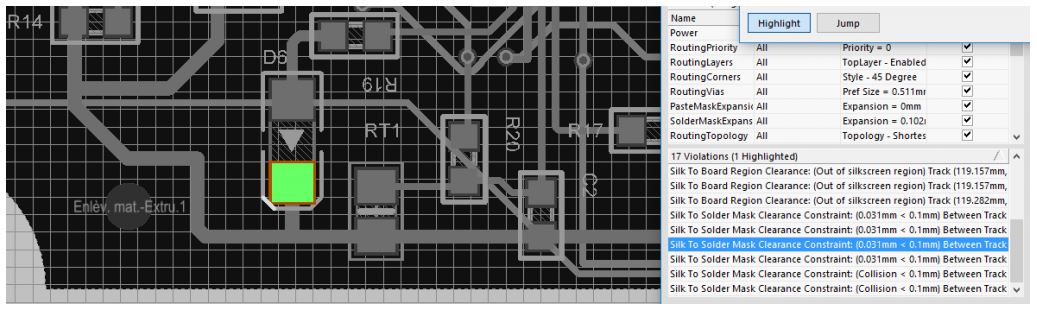

Comme pour les règles de vérification schématiques, il est possible d’isoler l’objet auquel la règle s’applique.
SOLIDWORKS PCB permet une collaboration transparente avec SOLIDWORKS. Grâce à la passerelle SOLIDWORKS PCB Connector (nativement intégrée dans SOLIDWORKS PCB et SOLIDWORKS) il n’y plus d’échange de fichiers STEP, DXF ou autres, tout se fait grâce à une communication simple et intelligente.

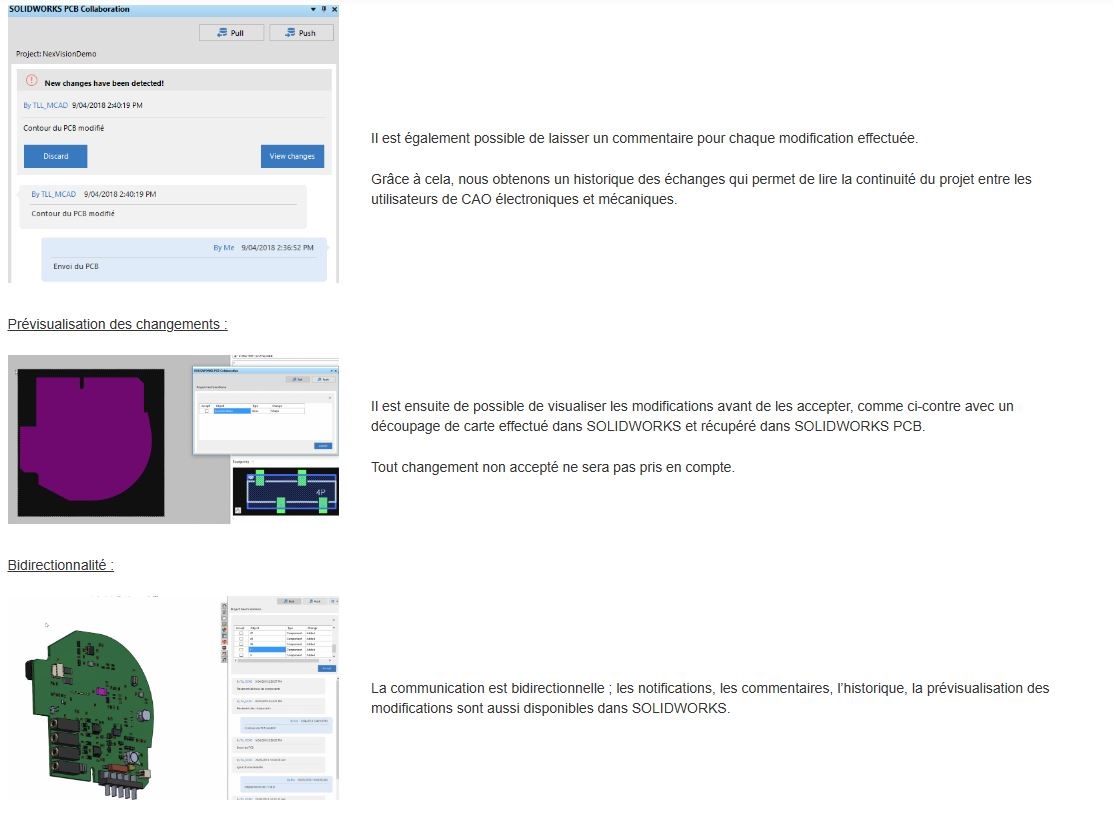

Notification et historique des échanges :
Toute modification apportée dans SOLIDWORKS ou SOLIDWORKS PCB est validée par un PUSH (PULL pour retrouver la modification). Afin d’éviter de travailler dans un environnement sans connaître les changements apportés au design, une notification est envoyée à l’utilisateur.

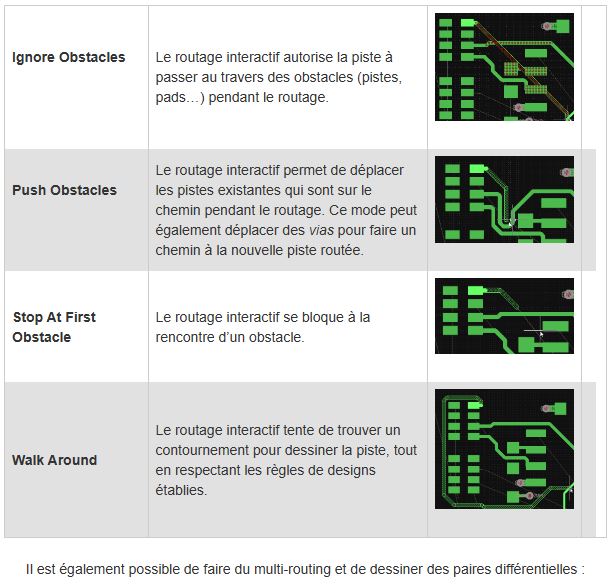

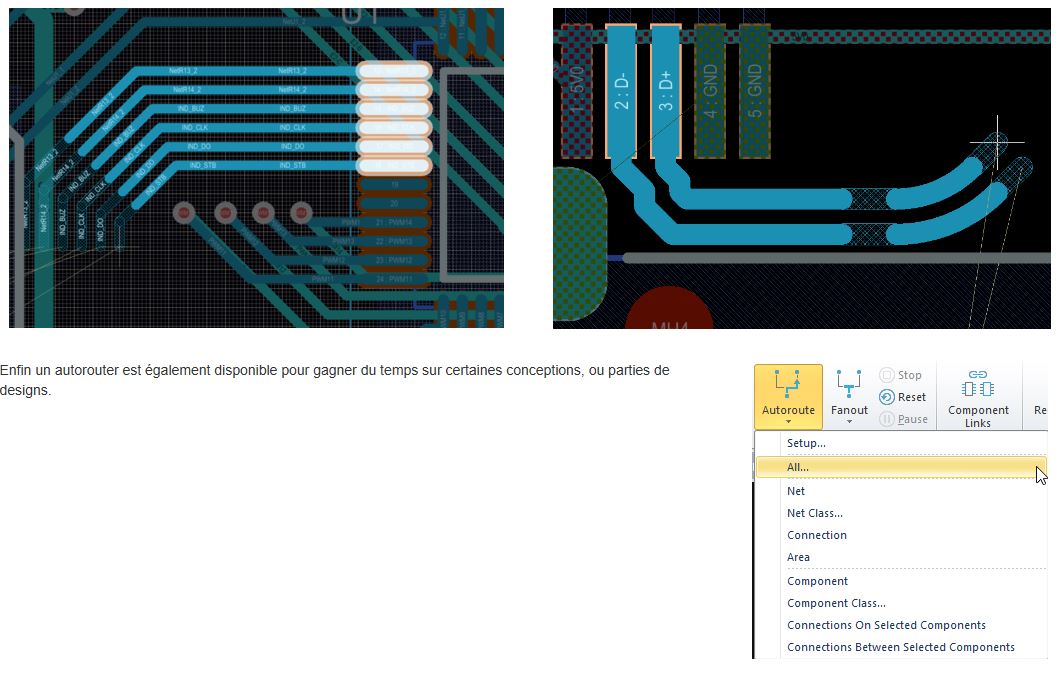

Développé en partenariat avec Altium Designer, SOLIDWORKS PCB propose un moteur de routage facile à utiliser et très efficace. Un routage interactif accompagnera le designer tout au long de la conception du PCB, avec plusieurs modes de routage :

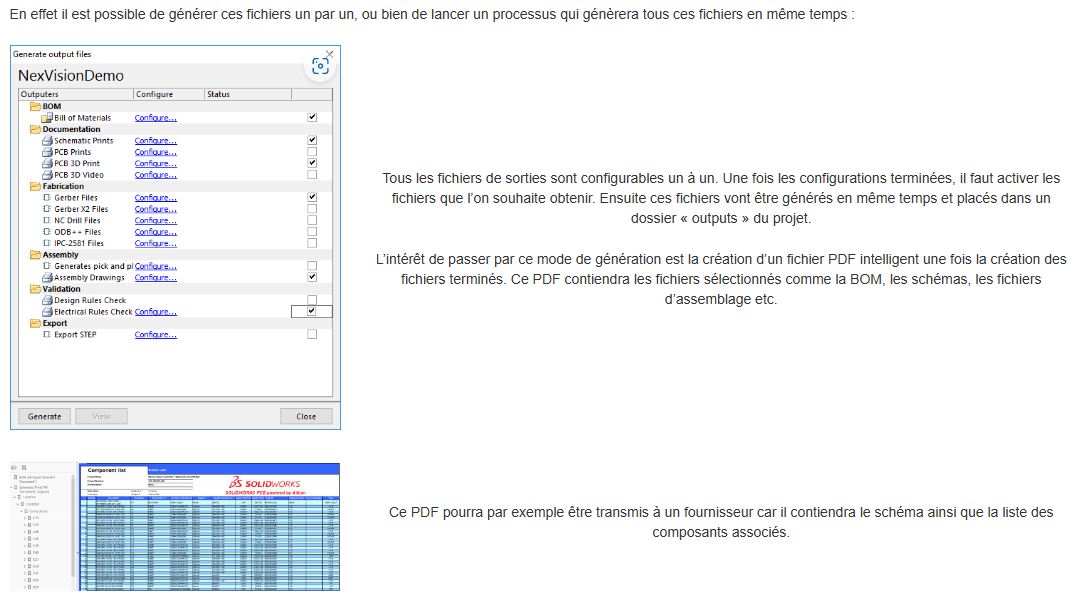

La gestion des fichiers de sortie étant primordiales pour la fabrication, SOLIDWORKS PCB a mis en place une génération intelligente de ces fichiers.

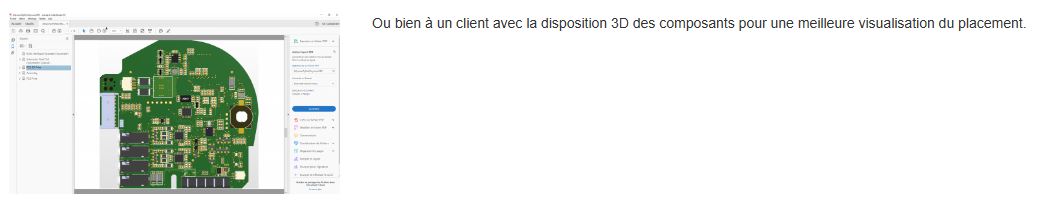

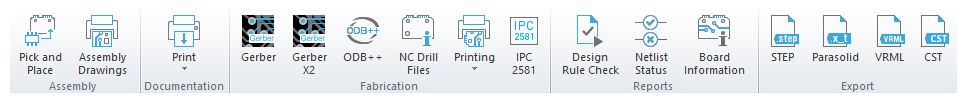

En effet il est possible de générer ces fichiers un par un, ou bien de lancer un processus qui génèrera tous ces fichiers en même temps :
SOLIDWORKS PCB contient toutes les clés pour réaliser une conception électronique de qualité. Son interface ergonomique et le libre accès aux bibliothèques Altium le rendent très accessible et intuitif. De plus, ces outils de schéma et de routage permettront de réaliser des designs de qualité. Enfin sa collaboration avec SOLIDWORKS permettra une intégration parfaite du PCB dans la mécanique.
Thomas Llamazares, Expert technique pour le groupe Visiativ
